Напрямні клапанів для двигунів 177F/188F, 9/13 к. с., пара

Напрямні клапанів для двигунів 177F/188F

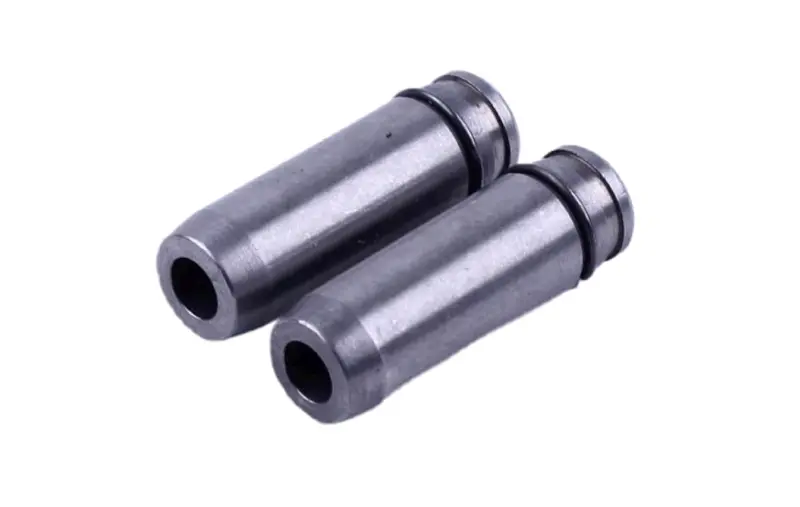

Пара напрямних призначена для ремонту головки циліндра бензинових двигунів 177F і 188F, які застосовуються на мотоблоках та іншій техніці з такими силовими агрегатами. Комплект розрахований на обслуговування впускного й випускного клапанів. Кожна деталь має форму циліндричної втулки з наскрізним каналом для стрижня клапана та оформленою посадковою частиною на одному кінці.

Призначення напрямних

Напрямна встановлюється в головці циліндра та утримує стрижень клапана на заданій осі під час його зворотно-поступального руху. Правильне положення клапана відносно сідла потрібне для рівномірного прилягання тарілки, герметичності камери згоряння та стабільної компресії. Зношення внутрішньої поверхні втулки збільшує бічний люфт стрижня, порушує співвісність деталей і прискорює зношування клапана та сідла.

Комплект використовують під час ремонту головки циліндра, якщо вимірювання виявили надмірний зазор між стрижнем і напрямною, пошкодження посадкової поверхні або порушення геометрії спряження. Стан обох втулок доцільно перевіряти одночасно: однаковий строк експлуатації не означає однакове зношення впускної та випускної сторони.

Що перевірити під час добору

Позначення двигуна є основним орієнтиром, однак перед установленням нову деталь потрібно зіставити зі знятою напрямною та деталями головки, яку ремонтують.

• Модель двигуна: комплект заявлений для 177F і 188F.
• Клас потужності: 177F відповідає позначенню 9 к. с., а 188F — 13 к. с.
• Кількість: комплект містить дві напрямні для пари клапанів.
• Посадкова геометрія: порівняйте зовнішній і внутрішній діаметри, загальну довжину, форму уступу та глибину встановлення.
• Спряження з клапанами: перевірте діаметри стрижнів і ступінь їх фактичного зношення, адже нова втулка не усуває пошкодження самого клапана.

Позначення 9 і 13 к. с. допомагають розрізнити сімейства двигунів, проте не замінюють вимірювання. У головок після попереднього ремонту можуть відрізнятися посадкові отвори або використовуватися деталі ремонтного розміру. Тому остаточний вибір роблять за моделлю мотора, розмірами демонтованої втулки та результатами промірювання головки.

Установлення та контроль після ремонту

Для монтажу головку циліндра знімають, старі напрямні обережно випресовують, а посадкові отвори очищають і перевіряють. Нові втулки запресовують співвісно за допомогою відповідної оправки, дотримуючись потрібної глибини. Удари по краю деталі та перекіс під час запресовування можуть пошкодити посадку, тому для цієї операції потрібні вимірювальні інструменти й пристосування для ремонту головок циліндрів.

Після встановлення контролюють внутрішній зазор напрямної відносно стрижня, вільний рух кожного клапана та його положення щодо сідла. За потреби виконують фінішну обробку отвору й відновлення сідла, після чого перевіряють прилягання клапанів. Остаточні зазори та порядок обробки визначають за ремонтними даними конкретного двигуна.

Пара напрямних підходить для планового відновлення клапанного механізму 177F/188F за підтвердженого зношення втулок. Ретельне порівняння розмірів до монтажу та контроль спряжень після запресовування допомагають отримати правильну посадку клапанів і уникнути повторного розбирання головки циліндра.
