Передній однопоршневий гальмівний супорт AMG VP-ZS200A

Передній гальмівний супорт AMG VP-ZS200A

Однопоршневий супорт призначений для переднього дискового гальма мотоцикла VP-ZS200A. Він приймає тиск від головного циліндра через гальмівний шланг і перетворює його на притискання колодок до диска. Так утворюється зусилля, що сповільнює переднє колесо. Деталь обирають для штатної заміни, коли попередній супорт пошкоджений, втрачає герметичність, підклинює або вже не забезпечує рівномірного прилягання колодок.

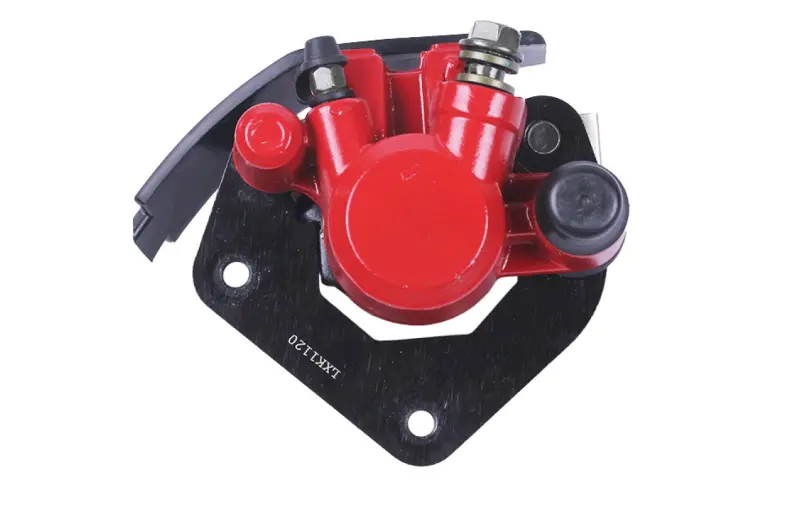

Модель виконана в червоному корпусі з чорною монтажною пластиною. Конструкція включає один поршень, точку під’єднання гідравлічного шланга та штуцер для видалення повітря із системи. Монтажна пластина задає положення супорта відносно гальмівного диска, тому під час підбору має значення не лише позначення VP-ZS200A, а й уся посадкова геометрія. Правильне положення дає диску змогу проходити між колодками без перекосу та постійного контакту після відпускання важеля.

Що перевірити перед вибором

Супорт належить до переднього гальма та розрахований на однопоршневу гідравлічну схему. Перед замовленням зіставте деталь зі знятим супортом і місцем кріплення на вилці. Для точного підбору послідовно перевірте:

• модель мотоцикла: застосування має відповідати VP-ZS200A;
• бік і місце встановлення: ця версія призначена для переднього колеса;
• кріплення: розташування отворів, відстань між ними та форма монтажної пластини мають збігатися зі штатною деталлю;
• положення відносно диска: порівняйте виліт корпусу, напрям установлення та зону проходження ротора;
• під’єднання гідравліки: перевірте розташування підведення шланга і штуцера прокачування, а також тип з’єднання на мотоциклі;
• гальмівні колодки: їхня форма й посадка мають відповідати обраному супорту та встановленій системі.

Позначення однієї моделі трапляється на деталях різних виробників, тому назва мотоцикла не замінює порівняння кріпильної геометрії. Якщо старий супорт уже знятий, зручно зіставити обидва вироби поруч: контур пластини, точки фіксації, положення шланга та робочу площину відносно диска.

Установлення та введення в роботу

Перед монтажем оглядають гальмівний диск, колодки, шланг, кріплення та з’єднання біля головного циліндра. Диск не повинен мати пошкоджень, що заважають рівному контакту, а шланг — тріщин, заломів і слідів витоку. Поверхні колодок і диска необхідно захищати від гальмівної рідини та будь-яких мастильних забруднень. Пошкоджені ущільнення з’єднання шланга повторно не використовують.

• Закріпіть супорт без перекосу, дотримуючись моменту затягування, визначеного посібником з обслуговування VP-ZS200A.
• Під’єднайте гальмівний шланг у передбаченій точці та переконайтеся в герметичності стику.
• Видаліть повітря з гідравліки через штуцер, застосовуючи рідину, зазначену виробником мотоцикла.
• Після прокачування перевірте щільний хід важеля, відсутність витоків і вільне обертання колеса за відпущеного гальма.

До поїздки кілька разів приведіть гальмо в дію на нерухомому мотоциклі, потім виконайте перевірку на малій швидкості. Колесо має сповільнюватися передбачувано, а колодки — звільняти диск без помітного постійного тертя. Після перших перевірок огляньте з’єднання шланга та кріплення ще раз.

Коли супорт потребує заміни

Підставою для діагностики є сліди гальмівної рідини біля поршня або штуцера, утруднене повернення колодок, нагрівання диска без інтенсивного гальмування, виразно нерівномірний знос колодок і пошкодження корпусу чи кріпильних точок. Такі ознаки можуть бути пов’язані не лише із супортом, тому одночасно перевіряють шланг, головний циліндр, диск і стан колодок. Установлення справної та точно підібраної деталі повертає системі коректне переміщення поршня й рівномірне притискання до диска за справності інших компонентів.
