Передний однопоршневой тормозной суппорт AMG VP-ZS200A

Передний тормозной суппорт AMG VP-ZS200A

Однопоршневой суппорт предназначен для переднего дискового тормоза мотоцикла VP-ZS200A. Он принимает давление от главного цилиндра через тормозной шланг и преобразует его в прижим колодок к диску. Так формируется усилие, замедляющее переднее колесо. Деталь выбирают для штатной замены, когда прежний суппорт поврежден, теряет герметичность, подклинивает или перестает обеспечивать равномерное прилегание колодок.

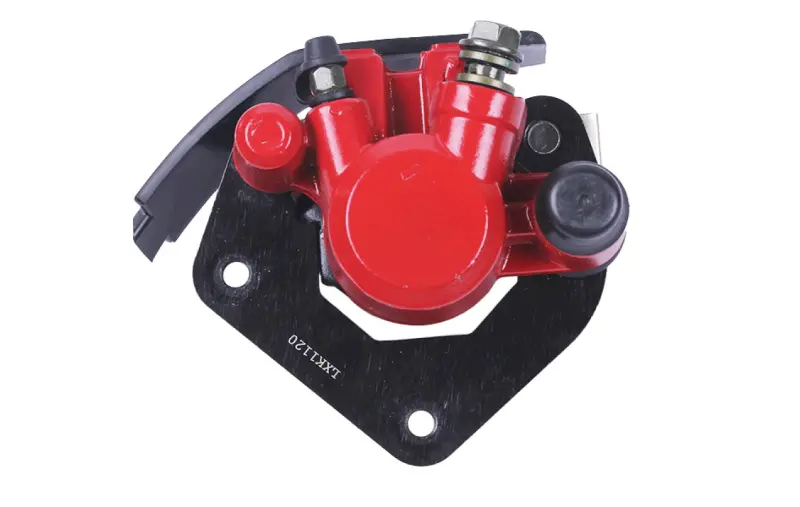

Модель выполнена в красном корпусе с черной монтажной пластиной. Конструкция включает один поршень, точку подключения гидравлического шланга и штуцер для удаления воздуха из системы. Монтажная пластина задает положение суппорта относительно тормозного диска, поэтому при подборе имеет значение не только обозначение VP-ZS200A, но и вся посадочная геометрия. Правильное положение позволяет диску проходить между колодками без перекоса и постоянного контакта после отпускания рычага.

Что проверить перед выбором

Суппорт относится к переднему тормозу и рассчитан на однопоршневую гидравлическую схему. Перед заказом сопоставьте деталь со снятым суппортом и местом крепления на вилке. Для точного подбора последовательно проверьте:

• модель мотоцикла: применение должно соответствовать VP-ZS200A;
• сторону и место установки: эта версия предназначена для переднего колеса;
• крепление: расположение отверстий, расстояние между ними и форма монтажной пластины должны совпадать со штатной деталью;
• положение относительно диска: сравните вылет корпуса, направление установки и зону прохождения ротора;
• подключение гидравлики: проверьте расположение подвода шланга и штуцера прокачки, а также тип соединения на мотоцикле;
• тормозные колодки: их форма и посадка должны соответствовать выбранному суппорту и установленной системе.

Обозначение одной и той же модели встречается у деталей разных производителей, поэтому название мотоцикла не заменяет сравнение крепежной геометрии. Если старый суппорт уже снят, удобнее сопоставить оба изделия рядом: контур пластины, точки фиксации, положение шланга и рабочую плоскость относительно диска.

Установка и ввод в работу

Перед монтажом осматривают тормозной диск, колодки, шланг, крепеж и соединение у главного цилиндра. Диск не должен иметь повреждений, мешающих ровному контакту, а шланг — трещин, заломов и следов утечки. Поверхности колодок и диска необходимо защищать от тормозной жидкости и любых маслянистых загрязнений. Поврежденные уплотнения соединения шланга повторно не используют.

• Закрепите суппорт без перекоса, соблюдая момент затяжки, установленный руководством по обслуживанию VP-ZS200A.
• Подсоедините тормозной шланг в предусмотренной точке и убедитесь в герметичности стыка.
• Удалите воздух из гидравлики через штуцер, применяя жидкость, указанную изготовителем мотоцикла.
• После прокачки проверьте плотный ход рычага, отсутствие утечек и свободное вращение колеса при отпущенном тормозе.

До поездки несколько раз приведите тормоз в действие на неподвижном мотоцикле, затем выполните контроль на малой скорости. Колесо должно замедляться предсказуемо, а колодки — освобождать диск без заметного постоянного трения. После первых проверок осмотрите соединение шланга и крепеж еще раз.

Когда суппорт требует замены

Поводом для диагностики служат следы тормозной жидкости возле поршня или штуцера, затрудненное возвращение колодок, нагрев диска без интенсивного торможения, выраженно неравномерный износ колодок и повреждение корпуса либо крепежных точек. Такие признаки могут быть связаны не только с суппортом, поэтому одновременно проверяют шланг, главный цилиндр, диск и состояние колодок. Установка исправной и точно подобранной детали возвращает системе корректное перемещение поршня и равномерный прижим к диску при исправности остальных компонентов.
