Траверса кермової колонки CRF 250 New у зборі, верхня та нижня

Траверса кермової колонки CRF 250 New у зборі

Комплект призначений для відновлення кріплення передньої вилки та кермового механізму мотоцикла CRF 250 New. Верхня й нижня траверси утримують обидві труби вилки, а з'єднувальний кермовий шток проходить крізь колонку рами та утворює вісь повороту передньої частини. Така будова об'єднує вилку й кермо в одну геометрично узгоджену систему. Позиція розрахована саме на модифікацію з позначенням CRF 250 New і не є універсальною траверсою для всіх мотоциклів CRF 250.

Конструкція та призначення

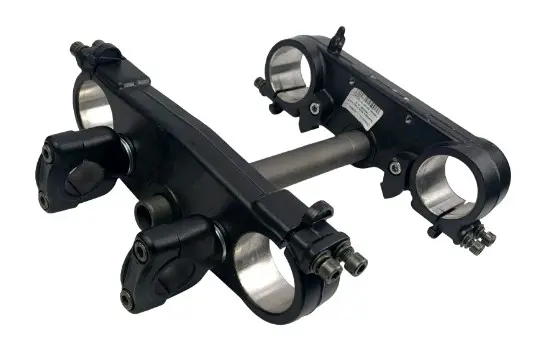

До комплекту входять верхня й нижня частини траверси. Конструкція має чотири круглі посадкові зони під дві труби вилки, бічні затискачі для їх фіксації, центральний шток і кріплення керма на верхній частині. Деталі виконані в чорному кольорі. Верхня траверса утримує труби вилки у верхній точці та слугує основою для кріплення керма, нижня фіксує вилку нижче й з'єднана зі штоком. Разом обидві частини зберігають задане взаємне положення вилки, кермової колонки та керма.

Траверсу замінюють у разі деформації після удару чи падіння, пошкодження затискних зон, різьбових з'єднань або посадок штока. Якщо переднє колесо й кермо більше не розташовані в одній площині, спочатку перевіряють усю передню частину: труби вилки, вісь і колесо, підшипники кермової колонки, сам шток та посадкову частину рами. Установлення нової траверси не виправляє викривлення суміжних деталей, тому діагностика до розбирання допомагає уникнути повторного перекосу.

Що звірити перед купівлею

Позначення New має значення: для CRF250cc і CRF-250 New застосовуються окремі виконання траверс. Самого збігу об'єму двигуна або слів CRF 250 недостатньо. Надійніше зняти розміри зі старої деталі та зіставити всю геометрію кріплення. Особливо це стосується мотоциклів, на яких раніше змінювали вилку, кермо або кермову колонку.

• Виконання моделі: повне позначення CRF 250 New, а не лише сімейство CRF 250.
• Посадки вилки: діаметри труб у місцях верхнього та нижнього затиску; ці значення перевіряють окремо.
• Геометрія: міжосьова відстань отворів під вилку та зміщення осі штока відносно труб.
• Кермовий шток: довжина, посадкові діаметри, різьба й відповідність підшипникам кермової колонки.
• Кріплення керма: розташування та розміри посадок, а також положення керма відносно центральної осі.

Установлення та контроль після монтажу

Монтаж виконують із розвантаженим переднім колесом і після перевірки деталей кермової колонки. Посадкові поверхні очищають, труби вилки оглядають на прямолінійність і пошкодження, а підшипники — на люфт, заїдання та сліди зношення. Обидві труби встановлюють на однаковій висоті й паралельно одна одній. Затискні болти затягують за схемою та моментами, визначеними для конкретного мотоцикла; довільне або надмірне затягування здатне порушити нормальну роботу вилки.

Після складання перевіряють вільний поворот керма від упору до упору, відсутність люфту й заклинювання, симетричне положення керма та переднього колеса. Троси й шланги не повинні натягуватися або обмежувати поворот. Перед остаточною експлуатацією також контролюють, що труби вилки стоять на однаковій висоті, кріплення затягнуте рівномірно, а вилка працює без перекосу. Такий порядок особливо важливий після усунення наслідків падіння, коли відхилення може зберігатися одразу в кількох деталях передньої частини.

Ця траверса підходить для планової заміни комплектом верхньої та нижньої частин на CRF 250 New. Для точного вибору зіставте модель мотоцикла й геометрію демонтованої деталі; якщо хоча б один посадковий розмір не збігається, потрібна інша модифікація.
