Комплект клапанів ГБЦ Yamaha Majesty YP250 / Linhai 250–300

Комплект клапанів ГБЦ Yamaha Majesty YP250 / Linhai 250–300

Комплект призначений для ремонту двоклапанної головки циліндра двигуна Yamaha Majesty YP250 і сумісних силових агрегатів сімейства Linhai/Yamaha об’ємного класу 250–300 см³. Він поєднує впускний і випускний клапани з деталями їх пружинного кріплення, тому підходить для відновлення механізму газорозподілу після дефектів клапанів, просідання пружин, зношення сполучень або повного розбирання ГБЦ. Впускний клапан керує надходженням свіжої суміші до циліндра, випускний відкриває вихід відпрацьованих газів, а точне прилягання їх тарілок до сідел потрібне для герметичності камери згоряння.

Склад і призначення деталей

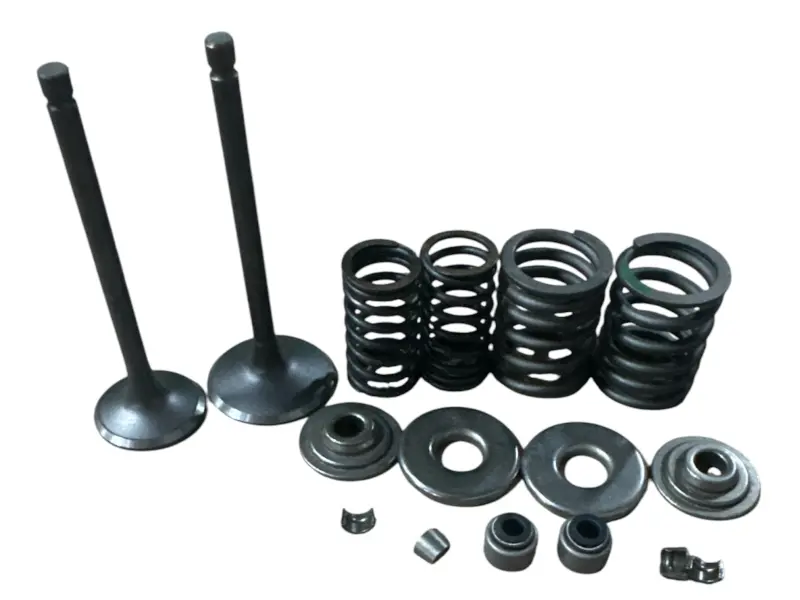

До набору входять один впускний та один випускний клапан, по одній внутрішній і зовнішній пружині для кожного клапана, дві нижні опорні шайби пружин, дві верхні тарілки, два маслознімні ковпачки та чотири сухарі. Подвійна пружина на кожному клапані створює передбачене конструкцією зусилля повернення. Верхня тарілка й пара сухарів фіксують пружини на стрижні, нижня опора правильно розміщує їх на головці циліндра, а ковпачок обмежує проходження оливи вздовж стрижня до камери згоряння.

• Парний ремонт: впускна та випускна сторони обслуговуються одним узгодженим набором без окремого пошуку основних деталей кріплення.
• Подвійні пружини: для кожного клапана передбачені внутрішня та зовнішня пружини, як у штатній схемі YP250.
• Деталі фіксації: тарілки, опори й чотири сухарі дають змогу зібрати обидва клапани в головці циліндра.
• Нові ковпачки: установлюються одночасно з клапанами та усувають потребу повторно використовувати зняті ущільнення стрижнів.

Як перевірити сумісність

Позначень YP250 і 250–300 см³ недостатньо для підбору без перевірки самої головки: у двигунах близького об’єму трапляються різні виконання клапанів і пружин. До встановлення зіставте старі й нові деталі за довжиною клапанів, діаметром тарілок і стрижнів, розташуванням канавок під сухарі, розмірами внутрішньої та зовнішньої пружин, формою верхніх тарілок і нижніх опор. Головка має бути двоклапанною та використовувати по дві концентричні пружини на впуску й випуску. Також перевірте код двигуна і модельний рік скутера за сервісною документацією. Такий порядок особливо актуальний для техніки із заміненим мотором або раніше встановленою нештатною ГБЦ.

Підготовка головки та встановлення

Заміна клапанів виконується на знятій і розібраній головці циліндра. Перед складанням видаляють нагар із фасок та сідел, вимірюють стрижні й напрямні, оцінюють зазор між ними, перевіряють сідла на виробіток і пошкодження, а пружини — на вільну довжину, перекіс і стан опорних поверхонь. Новий клапан не компенсує зношену напрямну або пошкоджене сідло: ці сполучення відновлюють до остаточного складання. Після заміни клапана, напрямної чи оброблення сідла перевіряють пляму контакту та виконують притирання за технологією ремонту конкретної головки.

Спочатку встановлюють нижню опору, ковпачок і клапан, потім внутрішню та зовнішню пружини й верхню тарілку. Для пружин YP250 сервісна послідовність передбачає орієнтацію витків із більшим кроком угору. Сухарі ставлять за допомогою пристрою для стискання клапанних пружин, після чого перевіряють їх правильну посадку в канавці стрижня. Після складання контролюють герметичність клапанів, відновлюють фази газорозподілу й регулюють теплові зазори за даними саме встановленого двигуна. Комплект підходить для планового ремонту ГБЦ та відновлення після прогару, деформації або неприпустимого зношення клапанної пари, коли стан сідел і напрямних уже перевірений майстром.
