Світлодіодний стоп-сигнал у зборі для 4T ATV Hamer 150/250 VV

Світлодіодний стоп-сигнал для 4T ATV Hamer 150/250

Задній ліхтар у зборі призначений для квадроциклів сімейства 4T ATV Hamer 150/250 і виконує функцію стоп-сигналу. Під час гальмування він подає червоний світловий сигнал водієві або райдеру, який рухається позаду. Світлодіодне виконання дає змогу замінити штатний ліхтар таким самим типом світлотехніки без переходу на лампову конструкцію, якщо геометрія та підключення збігаються зі встановленою деталлю.

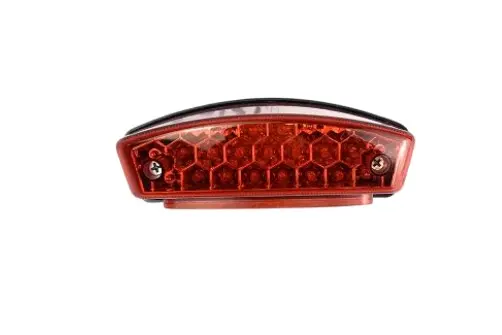

Ліхтар має червоний напівпрозорий розсіювач, вигнуту верхню лінію корпусу та витягнуту компактну форму. Внутрішня поверхня розсіювача поділена на комірки, а на лицьовому боці розташовані дві кріпильні головки. Ці ознаки зручно використовувати під час порівняння з попереднім стоп-сигналом: збіг загального контуру та розташування елементів допомагає відрізнити зовні подібні, але конструктивно інші ліхтарі.

Призначення та причини заміни

Стоп-сигнал належить до задньої світлотехніки квадроцикла. Його завдання — позначати момент гальмування, тому справність ліхтаря перевіряють не лише перед установленням, а й після складання облицювання. Заміна потрібна, коли розсіювач тріснув, корпус пошкоджений, світло вмикається нестабільно або частина світлодіодів перестала працювати. Ліхтар у зборі доречний у разі пошкодження кількох частин старої деталі, коли встановлення лише іншого розсіювача не розв’язує проблему.

Червоний розсіювач є частиною конструкції цього виконання. Він формує зовнішній вигляд задньої світлотехніки та закриває світлодіодну секцію. Під час обслуговування не варто використовувати корпус ліхтаря як опору для інструмента: локальний тиск і надмірне затягування гвинтів можуть пошкодити розсіювач або спричинити перекіс.

Що перевірити під час підбору

• Модель техніки: зіставте повне позначення квадроцикла з 4T ATV Hamer 150/250; лише збіг робочого об’єму або слова ATV не підтверджує встановлення.
• Форма корпусу: порівняйте ширину, висоту, вигнутий верхній контур і нижню посадкову частину зі знятим ліхтарем.
• Кріплення: перевірте кількість, розташування та міжосьові відстані точок фіксації, а також глибину посадкового місця під облицюванням.
• Підключення: зіставте роз’єм, кількість контактів, порядок проводів, місце виходу джгута та його довжину. Однакова форма корпусу не означає однакову схему контактів.
• Вільний простір: переконайтеся, що ліхтар не впирається у пластик, кронштейн чи інші деталі та встановлюється без натягу проводки.

У лінійках квадроциклів з однією назвою трапляються відмінності за роком випуску та виконанням задньої частини. Тому позначення Hamer 150/250 слід використовувати разом із фізичним порівнянням. Якщо старий ліхтар зберігся, його краще зняти до замовлення та перевірити посадковий контур, кріплення й підключення безпосередньо на техніці.

Установлення та контроль роботи

Перед початком робіт вимкніть живлення квадроцикла. Знімайте старий ліхтар без ривків за проводи, запам’ятавши прокладання джгута та положення роз’єму. Новий корпус спочатку прикладіть до посадкового місця без остаточного затягування. Якщо отвори не суміщаються або пластик доводиться згинати, продовжувати монтаж не можна: потрібно ще раз перевірити сумісність деталі.

Після механічного встановлення під’єднайте роз’єм лише за повного збігу контактів і надійно прокладіть проводку подалі від рухомих деталей та нагрітих поверхонь. Потім увімкніть живлення й перевірте спрацьовування стоп-сигналу від кожного передбаченого на квадроциклі органа гальмування. Світло має вмикатися під час натискання та вимикатися після відпускання. До завершення складання також переконайтеся, що провід не затиснутий облицюванням, а корпус закріплений рівно й без люфту.

Цей LED-стоп-сигнал підходить для ремонту штатної задньої світлотехніки 4T ATV Hamer 150/250, коли потрібен ліхтар відповідної форми у зборі. Точний підбір за корпусом, кріпленням і підключенням дасть змогу встановити деталь без перероблення посадкового місця та зберегти коректну роботу сигналу гальмування.
