Деталь призначена для ремонту лівого боку передньої підвіски квадроцикла з позначенням ATV 50/125. Поворотний кулак поєднує кріплення колеса з рульовим механізмом і деталями підвіски: сприймає навантаження від маточинної частини та передає рух рульової тяги, завдяки якому колесо змінює напрямок. Виконання mod. 2 означає конкретну конфігурацію деталі, тому під час добору мають збігатися не лише клас техніки й бік установлення, а й геометрія всіх посадкових ділянок.

Призначення та конструкція

Кулак працює в рухомому з’єднанні передньої підвіски й утримує маточинну частину в заданому положенні відносно важелів та рульового приводу. Від стану його осі, провушини, кронштейна й нарізної ділянки залежить щільність з’єднань. Справна деталь не повинна мати деформацій, тріщин, пошкодженої нарізі або помітного вироблення в місцях сполучення. Такі дефекти можуть спричинити люфт, шум, перекіс колеса та прискорене зношення суміжних деталей.

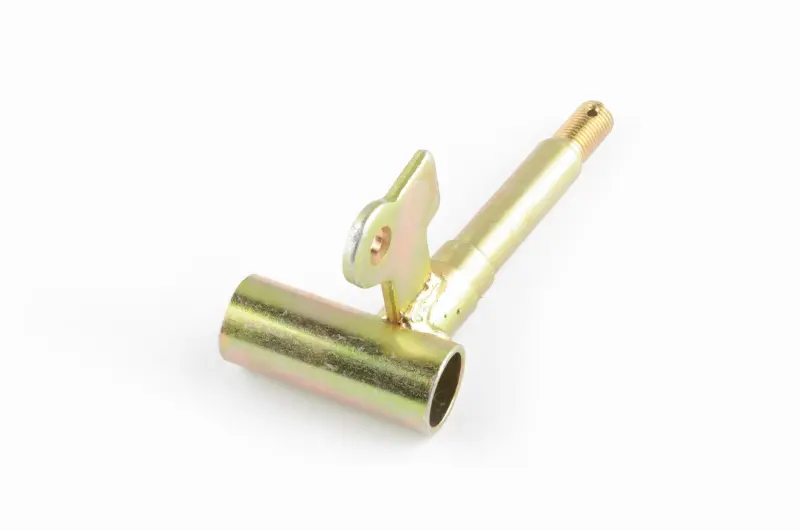

Конструкція має циліндричну провушину під шарнірне кріплення, розташовану під кутом вісь маточинної частини, нарізний кінець із поперечним отвором і приварний кронштейн із кріпильними отворами. Взаємне розташування цих ділянок визначає виконання кулака. Деталь призначена для лівого боку й не замінює дзеркально виконаний правий кулак.

Як правильно підібрати деталь

Позначення ATV 50/125 описує типорозмір техніки, але не означає сумісність із кожним квадроциклом відповідного класу. У різних рам, підвісок і серій можуть відрізнятися довжина осі, діаметр посадки, нарізь, форма провушини, розташування кронштейна та кут між з’єднаннями. Перед замовленням потрібно порівняти кулак зі знятою деталлю або перевірити параметри суміжних частин безпосередньо на квадроциклі.

• Бік установлення: потрібен лівий кулак; бік визначають за положенням водія, який сидить у штатному напрямку руху.
• Версія: виконання mod. 2 має відповідати конфігурації деталі, яку замінюють.
• Циліндрична провушина: порівняйте її довжину, зовнішній контур, внутрішній діаметр і положення відносно осі.
• Вісь маточинної частини: перевірте загальну довжину, діаметри ступенів, нарізну ділянку та розташування поперечного отвору.
• Кронштейн: зіставте його форму, кількість і міжосьову відстань отворів, напрямок та кут установлення.
• Загальна геометрія: порівняйте виліт осі й взаємне положення провушини, кронштейна та нарізного кінця.

Якщо старий кулак зігнутий або сильно зношений, розміри варто перевіряти не лише за ним. Контроль за відповідними втулками, маточинною частиною та рульовим кріпленням допоможе виключити помилку, спричинену деформацією знятої деталі. Не слід добирати кулак лише за загальною схожістю: навіть невелика відмінність вильоту чи кута змінює положення колеса та заважає правильно скласти підвіску.

Установлення та перевірка після заміни

Монтаж виконують на розвантаженій передній підвісці. Перед складанням очищають сполучні поверхні та перевіряють втулки, кріплення, маточинну частину й рульове з’єднання. Зношені суміжні деталі можуть залишити люфт навіть після встановлення нового кулака, тому їхній стан оцінюють окремо. Нарізь має з’єднуватися без перекосу, а кріпильні отвори — суміщатися без примусового згинання чи дороблення деталі.

Кріплення затягують із моментом, передбаченим документацією конкретного квадроцикла. Після складання перевіряють вільний поворот без заїдань, відсутність осьового й поперечного люфту, обертання колеса та повний хід рульового керування. Далі контролюють положення передніх коліс і за потреби виконують передбачене для техніки регулювання. Така послідовність дає змогу виявити невідповідну геометрію до повноцінної експлуатації.

Лівий поворотний кулак JING ATV 50/125 mod. 2 підходить для планового відновлення підвіски та ремонту після пошкодження штатної деталі. Уважне порівняння боку, версії й посадкової геометрії допомагає вибрати саме ту конфігурацію, яка правильно з’єднається з установленими деталями квадроцикла.
