Кулак поворотний ATV 50/125 правий (mod:2) JING

Правий поворотний кулак ATV 50/125 mod. 2 JING

Деталь призначена для правого боку передньої підвіски квадроцикла та бере участь у кріпленні маточини й повороті колеса під час переміщення рульової тяги. Виконання розраховане на техніку, яку в товарних позначеннях відносять до ATV 50/125, а позначка mod. 2 вказує на конкретний варіант конструкції. Такий кулак підбирають для ремонту штатного рульового механізму, коли встановлена деталь деформована, має пошкоджені посадкові місця або вже не забезпечує правильного положення колеса.

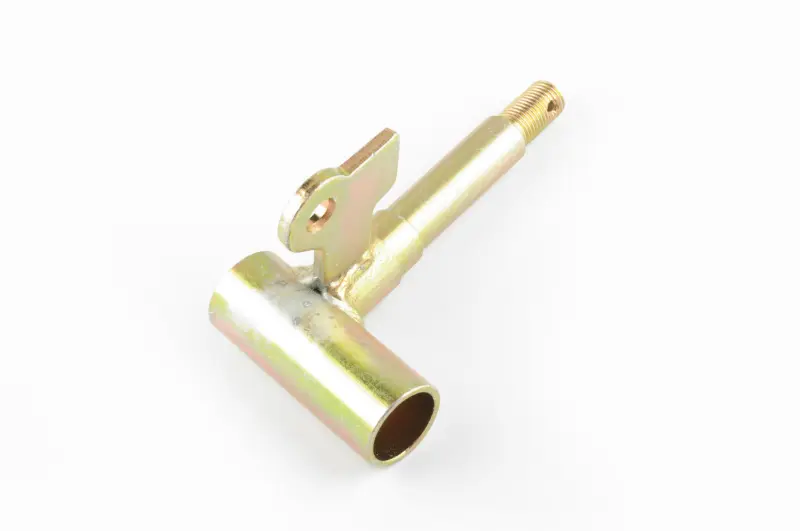

Конструкція поєднує циліндричний корпус осі повороту, винесену вісь маточини з різьбовим кінцем і приварений важіль з отвором для приєднання рульової тяги. Взаємне розташування цих частин визначає положення маточини та траєкторію повороту колеса, тому праве й ліве виконання не є взаємозамінними. Для цього товару підтверджено саме правий бік; парна ліва деталь належить до окремої позиції.

Що перевірити під час підбору

Позначення ATV 50/125 звужує коло відповідної техніки, однак не замінює порівняння з демонтованим кулаком. На квадроциклах однієї групи можуть застосовуватися різні варіанти деталей кермування, тому виконання mod. 2 потрібно враховувати разом із боком установлення. Перед замовленням розташуйте стару деталь так само й зіставте всю геометрію, а не лише загальний силует.

• Бік установлення: потрібен правий кулак; напрямок визначають за штатним положенням деталі на квадроциклі.
• Вісь повороту: порівняйте довжину циліндричної частини, зовнішній і внутрішній діаметри, а також спосіб її встановлення в підвісці.
• Вісь маточини: перевірте довжину та діаметр посадкових ділянок, діаметр і крок різьби, форму переходів та положення різьбового кінця.
• Важіль рульової тяги: мають збігатися його напрямок, кут відносно інших частин, відстань до осі повороту й діаметр кріпильного отвору.
• Виконання: позначення mod. 2 має відповідати знятій деталі; зовні близький варіант іншої модифікації може відрізнятися розташуванням точок приєднання.

Коли потрібна заміна

Підставою для перевірки кулака є помітний люфт переднього колеса, зміна його положення, стукіт під час повороту, пошкодження різьби або деформація самої деталі. Ці ознаки можуть бути пов’язані також із суміжними втулками, підшипниками, маточиною, шарнірами чи наконечником тяги, тому рішення про заміну приймають після розбирання та огляду всіх з’єднань. Новий кулак не усуне люфт, якщо його джерело міститься в іншій зношеній деталі.

Особливу увагу приділяють циліндричній посадці та осі маточини: задирки, овальність, тріщини, вигин або зірвана різьба перешкоджають правильному складанню. Отвір важеля також повинен надійно з’єднуватися з рульовою тягою без невідповідності за діаметром і положенням. Якщо старий кулак зазнав удару, разом із ним перевіряють маточину, кріплення, тягу та деталі підвіски, щоб після ремонту колесо займало штатне положення й вільно поверталося.

Установлення та контроль після ремонту

Монтаж виконують на очищені та перевірені суміжні деталі. До остаточного затягування переконуються, що вісь повороту рухається без заїдання, з’єднання рульової тяги не перекошене, а різьба осі маточини приймає штатне кріплення. Значення затягування та послідовність складання беруть із документації конкретного квадроцикла: універсальні значення тут неприйнятні, адже кріплення й компонування відрізняються між модифікаціями.

Після складання перевіряють повний хід керма в обидва боки, відсутність контакту із сусідніми частинами, вільне обертання колеса та люфт у всіх з’єднаннях. Потім контролюють положення передніх коліс і налаштування кермування. Такий порядок допомагає переконатися, що правий кулак ATV 50/125 mod. 2 встановлено у відповідну конфігурацію та він взаємодіє зі штатними деталями без перекосу.
