Поворотний кулак ATV Mikilon 150/250 лівий, VV

Лівий поворотний кулак ATV Mikilon 150/250 VV

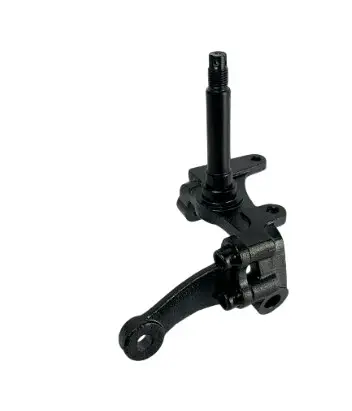

Поворотний кулак встановлюється з лівого боку передньої частини квадроцикла та з’єднує колесо, підвіску й кермовий привід. Деталь розрахована на ATV Mikilon 150/250 і представлена з позначенням VV. Конструкція містить вісь під маточину, важіль для приєднання кермової тяги та посадкові точки для деталей підвіски. Коли водій повертає кермо, тяга переміщує кулак, а встановлене на маточинній частині колесо змінює напрямок і водночас може рухатися разом із підвіскою.

Ця позиція призначена саме для лівого боку. Лівий і правий кулаки мають дзеркальну геометрію, тому міняти їх місцями не можна: розташування кермового важеля, осі маточини та кріпильних точок має відповідати конкретному боку квадроцикла. Деталь використовують під час ремонту передньої підвіски Mikilon 150/250, коли потрібно замінити пошкоджений корпус кулака або відновити правильне з’єднання маточини, кермової тяги та опор підвіски.

Коли перевіряють і замінюють поворотний кулак

Огляд потрібний після сильного удару колесом, появи відчутного люфту, зміни положення переднього колеса або пошкодження посадкових отворів. Підставою для заміни також є деформація корпусу, зношення отворів під кульові з’єднання, пошкодження різьбової ділянки осі чи зон кріплення. Продовжувати складання з деформованою деталлю не варто: кулак визначає взаємне положення кількох деталей передньої ходової частини, а порушена геометрія заважає правильно встановити маточину та приєднання кермового механізму.

Перед розбиранням доцільно перевірити не лише сам кулак, а й кульові опори, наконечник кермової тяги, маточину, підшипники та кріплення. Люфт у сусідньому з’єднанні може створювати подібні ознаки й прискорювати зношення нової деталі. Якщо удар припав на колесо, порівнюють положення лівого та правого боків, оцінюють стан важелів підвіски й переконуються, що вісь маточини не має пошкоджень.

Як підібрати деталь

• Бік встановлення: передній лівий.
• Призначення: з’єднання маточинної частини з підвіскою та кермовою тягою.
• Сумісність: квадроцикли ATV Mikilon 150/250.
• Позначення: VV.

Під час підбору порівняйте зняту деталь за загальною формою та орієнтацією кермового важеля. Окремо перевірте довжину й діаметр осі під маточину, розташування та діаметр кріпильних отворів, форму посадок під кульові з’єднання, а також положення місць сполучення з маточиною і гальмівними деталями. У квадроциклів одного класу трапляються різні варіанти передньої ходової частини, тому збігу лише за об’ємом двигуна недостатньо. Надійний орієнтир — модель Mikilon 150/250, лівий бік і повна відповідність геометрії старого кулака.

Рекомендації зі встановлення

Монтаж виконують на очищені та неушкоджені сполучні поверхні. Кульові пальці й наконечник кермової тяги мають входити у свої посадки без перекосу; кріплення затягують інструментом і з зусиллям, передбаченим технічною документацією квадроцикла. Надмірне затягування може пошкодити конічні посадки, а удари по пальцях і різьбі ускладнюють правильне складання. Зношені гайки, шплінти та інше фіксувальне кріплення повторно не використовують, якщо регламент обслуговування вимагає їх заміни.

Після складання перевіряють відсутність люфту, вільний хід підвіски та поворот колеса в усьому робочому діапазоні. Маточина має обертатися без заїдань, а кермова тяга, гальмівні деталі й колесо — не торкатися сусідніх частин. Завершальний етап ремонту — контроль положення передніх коліс і регулювання сходження за даними для конкретної версії ATV. Такий порядок дає змогу оцінити весь передній вузол і не залишити непоміченим зношення деталей, приєднаних до нового лівого кулака.
