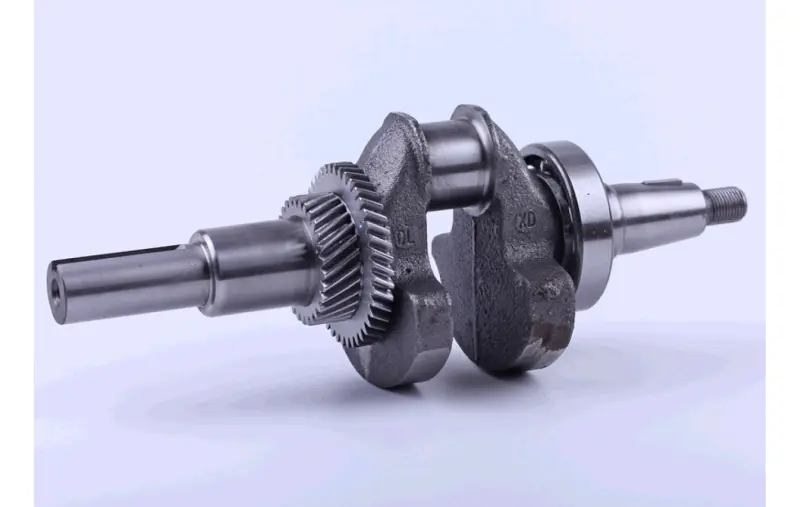

Колінвал AMG 188F 13 к.с. під шпонку Ø25 мм, із шестернями та підшипником

Колінвал AMG для двигуна 188F під шпонку Ø25 мм

Деталь призначена для ремонту бензинового двигуна 188F потужністю 13 к.с., який застосовується на мотоблоках та іншій малій техніці. Колінчастий вал працює у кривошипно-шатунному механізмі: сприймає зусилля від поршня через шатун, перетворює його зворотно-поступальний рух на обертання та передає крутний момент через вихідний кінець. Від стану цієї деталі залежать правильний рух поршня, стабільне обертання й узгоджена робота суміжних механізмів двигуна.

Ця версія має циліндричний вихідний кінець діаметром 25 мм із пазом під шпонку. Шпонкове з’єднання утримує встановлену на валу відповідну деталь від прокручування. Таке виконання не можна замінювати варіантом під шліци або конус без перевірки всієї посадки: для двигунів сімейства 188F зустрічаються різні типи вихідного кінця. До складу вузла вже входять шестерні та підшипник. Така конфігурація зручна для комплексного ремонту, коли разом із валом потрібно оновити пов’язані з ним деталі зубчастого зачеплення й опору обертання.

Що врахувати під час підбору

Позначення 188F і 13 к.с. є першим орієнтиром, проте для точного вибору їх недостатньо. До розбирання двигуна бажано зафіксувати конфігурацію старої деталі, а після зняття зіставити основні посадкові ділянки. Особливо важливо не переплутати шпонкове виконання із зовні подібними версіями колінвала іншого типу.

• Модель двигуна: виконання розраховане на 188F потужністю 13 к.с.
• Тип виходу: циліндричний хвостовик під шпонку, а не під шліци чи конус.
• Діаметр виходу: 25 мм; розмір потрібно зіставити з посадкою встановленого приводу.
• Конфігурація: колінвал постачається із шестернями та підшипником.
• Геометрія: під час порівняння враховують загальну довжину, розташування шийок і щік, довжину вихідних ділянок, різьбу та положення шпонкового паза.
• Спряження: потрібно перевірити розташування шестерень, посадку підшипника та відповідність суміжним деталям конкретного двигуна.

Коли потрібна заміна

Підставою для ремонту можуть бути зношення шийок і посадкових поверхонь, пошкодження різьби або шпонкового паза, дефекти зубців, люфт підшипника чи неприпустиме биття вала. Перед замовленням причину несправності визначають після дефектування: сторонній шум, вібрація або утруднене обертання можуть бути пов’язані не лише з колінвалом, а й із шатуном, підшипниковими посадками, шестернями чи іншими суміжними деталями. Якщо пошкоджено кілька компонентів установленого вузла, виконання із шестернями та підшипником дає змогу замінити їх разом, не добираючи кожну позицію окремо.

Підготовка та встановлення

Монтаж виконують після очищення картера й перевірки його посадкових місць. Одночасно оцінюють стан шатуна, ущільнень, відповідних шестерень, шпонки та деталі, яка встановлюється на вихідний кінець. Пошкоджене спряження здатне спричинити люфт або повторне зношення навіть із новим колінвалом. Шийки й поверхні тертя під час складання змащують передбаченим для двигуна мастилом, шестерні суміщають за установчими мітками, а кріплення затягують із моментом, зазначеним у настанові до конкретної модифікації 188F.

До першого запуску складений механізм потрібно плавно провернути вручну та переконатися у відсутності заклинювання, ненормального осьового або радіального люфту й контакту деталей поза передбаченими зонами. Колінвал AMG підходить для відновлення двигуна 188F лише за повного збігу шпонкового виходу Ø25 мм, посадкових розмірів і конфігурації встановленого вузла.
