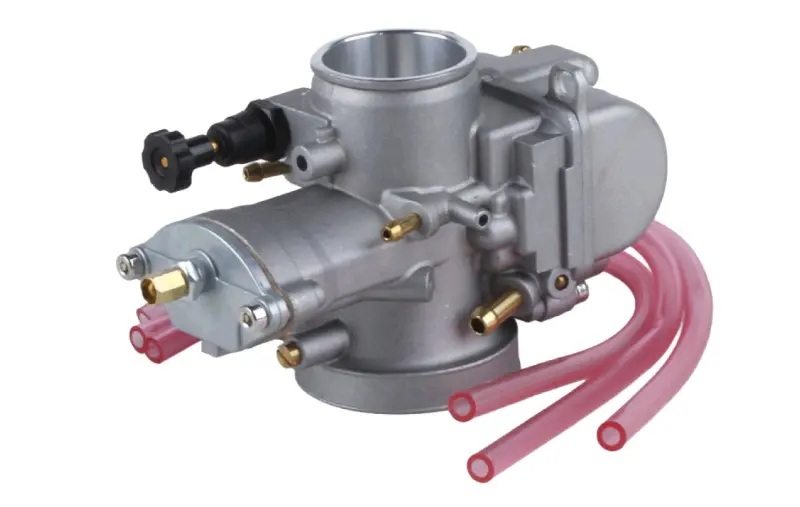

Карбюратор 4T CB300 (ZS174MN-5)

Карбюратор 4T CB300 (ZS174MN-5)

Карбюратор призначений для системи живлення чотиритактного мотоциклетного двигуна з позначенням ZS174MN-5. Він дозує паливо, змішує його з повітрям і подає підготовлену суміш до впускного тракту. Справність цієї деталі впливає на запуск мотора, сталість холостого ходу, реакцію на поворот ручки газу та перехід між різними режимами руху. Під час вибору головним орієнтиром є повний код двигуна ZS174MN-5: самого позначення класу CB300 або об’єму недостатньо для точного добору.

Призначення та конструкція

У конструкції застосована вакуумна діафрагма, яка бере участь у керуванні подаванням суміші відповідно до режиму роботи двигуна. Карбюратор має корпус діафрагми, нижню камеру, дросельний канал, штуцери для приєднання магістралей і регулювальні елементи. Таке компонування потребує правильного під’єднання кожного шланга та вільного руху приводу газу. Переплутане підключення, перетиснута трубка або негерметичний стик можуть порушити подавання палива навіть за справного нового карбюратора.

Деталь установлюється між повітряним трактом і впускним патрубком двигуна. Через неї проходить усе повітря, що надходить до циліндра, тому стан повітряного фільтра, патрубків і з’єднань безпосередньо впливає на результат заміни. Забруднення перед карбюратором, підсмоктування повітря після нього або сміття в паливній магістралі можуть спричиняти ознаки, подібні до несправності самої деталі.

Як перевірити сумісність

Перед замовленням зіставте новий карбюратор зі знятою деталлю та технічними даними двигуна. Позначення CB300 і NB300 трапляються в різних конфігураціях мотоциклів, тому пріоритет має саме індекс ZS174MN-5, а далі — конструктивна відповідність підключень. Для впевненого добору потрібно перевірити кілька ознак одночасно:

• Код двигуна: повне позначення має відповідати ZS174MN-5 разом із суфіксом після дефіса.
• Приєднувальні місця: порівняйте форму та розміри входу з боку фільтра і виходу до впускного патрубка.
• Керування: перевірте тип з’єднання з приводом газу та розташування механізму пускового збагачення.
• Штуцери: зіставте їхню кількість, призначення, напрямок і схему прокладання шлангів на мотоциклі.

Такий порядок перевірки особливо потрібний, якщо двигун раніше ремонтували, карбюратор уже замінювали або на мотоциклі встановлено нестандартні деталі впуску. У цьому разі назва моделі мотоцикла не підтверджує відповідність усіх кріплень та органів керування.

Коли потрібна заміна

Підставою для діагностики карбюратора стають ускладнений запуск, несталий холостий хід, провали під час відкривання газу, переливання палива, заїдання заслінки або неможливість отримати нормальну роботу після очищення й регулювання. Ці ознаки не завжди свідчать про пошкодження корпуса карбюратора: спочатку перевіряють паливо, фільтр, свічку, впускний патрубок, шланги та герметичність з’єднань. Заміна доцільна в разі зношення посадкових місць, пошкодження корпуса, діафрагми чи органів керування, а також після безрезультатного обслуговування старої деталі.

Підготовка та встановлення

До монтажу очистьте паливну магістраль і перевірте повітряний фільтр, щоб забруднення не потрапили до нового карбюратора. Огляньте впускний патрубок та ущільнення, після чого перенесіть схему підключення шлангів зі старої деталі. Після закріплення переконайтеся, що привод газу рухається вільно й повертається без затримки, трубки не перегнуті, а з’єднання не пропускають паливо чи повітря. На прогрітому двигуні виконують передбачене виробником мотоцикла налаштування холостого ходу. Перші перевірки проводять послідовно: запуск, робота без навантаження, плавне відкривання газу та відсутність підтікань.

Карбюратор 4T CB300 (ZS174MN-5) підходить для ремонту системи живлення за підтвердженої відповідності коду двигуна й усіх приєднувальних елементів. Ретельне зіставлення перед установленням допомагає уникнути перероблення приводу, патрубків і розташування шлангів, а правильна підготовка суміжних деталей дає змогу оцінити роботу нового карбюратора без впливу старих забруднень та негерметичних з’єднань.
