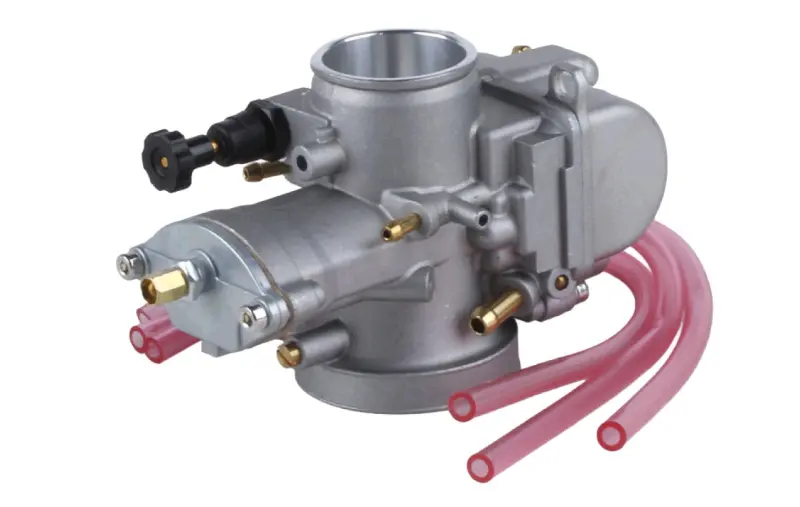

Карбюратор 4T CB300 (ZS174MN-5)

Карбюратор 4T CB300 (ZS174MN-5)

Карбюратор предназначен для системы питания четырехтактного мотоциклетного двигателя с обозначением ZS174MN-5. Он дозирует топливо, смешивает его с проходящим воздухом и подает приготовленную смесь во впускной тракт. Исправная работа этой детали влияет на запуск мотора, устойчивость холостого хода, реакцию на поворот ручки газа и переход между разными режимами движения. При выборе главным ориентиром служит полный код двигателя ZS174MN-5: одного указания класса CB300 или объема недостаточно для точного подбора.

Назначение и конструкция

В конструкции используется вакуумная диафрагма, которая участвует в управлении подачей смеси в зависимости от режима работы двигателя. Карбюратор имеет корпус диафрагмы, нижнюю камеру, дроссельный канал, штуцеры для подключения магистралей и регулировочные элементы. Такая компоновка требует правильного присоединения каждого шланга и свободного движения привода газа. Перепутанное подключение, пережатая трубка или негерметичный стык способны нарушить подачу топлива даже при исправном новом карбюраторе.

Деталь устанавливается между воздушным трактом и впускным патрубком двигателя. Через нее проходит весь воздух, поступающий в цилиндр, поэтому состояние воздушного фильтра, патрубков и соединений непосредственно отражается на результате замены. Загрязнение перед карбюратором, подсос воздуха после него или мусор в топливной магистрали могут давать симптомы, похожие на неисправность самой детали.

Как проверить совместимость

Перед заказом сопоставьте новый карбюратор со снятой деталью и техническими данными двигателя. Обозначения CB300 и NB300 встречаются у разных конфигураций мотоциклов, поэтому приоритет имеет именно индекс ZS174MN-5, а затем конструктивное совпадение подключений. Для уверенного подбора нужно проверить несколько признаков одновременно:

• Код двигателя: полное обозначение должно соответствовать ZS174MN-5, включая суффикс после дефиса.
• Присоединительные места: сравните форму и размеры входа со стороны фильтра и выхода к впускному патрубку.
• Управление: проверьте тип соединения с приводом газа и расположение механизма пускового обогащения.
• Штуцеры: сопоставьте их количество, назначение, направление и схему прокладки шлангов на мотоцикле.

Такой порядок проверки особенно важен, если двигатель ранее ремонтировали, карбюратор уже меняли или на мотоцикле установлены нештатные впускные детали. В этом случае название модели мотоцикла не подтверждает совпадение всех креплений и органов управления.

Когда требуется замена

Поводом для диагностики карбюратора становятся затрудненный запуск, неустойчивый холостой ход, провалы при открытии газа, перелив топлива, заедание заслонки или невозможность получить нормальную работу после очистки и регулировки. Эти признаки не всегда означают повреждение корпуса карбюратора: сначала проверяют топливо, фильтр, свечу, впускной патрубок, шланги и герметичность соединений. Замена оправдана при износе посадочных мест, повреждении корпуса, диафрагмы или органов управления, а также после безрезультатного обслуживания старой детали.

Подготовка и установка

До монтажа очистите топливную магистраль и проверьте воздушный фильтр, чтобы загрязнения не попали в новый карбюратор. Осмотрите впускной патрубок и уплотнения, затем перенесите схему подключения шлангов со старой детали. После закрепления убедитесь, что привод газа перемещается свободно и возвращается без задержки, трубки не перегнуты, а соединения не пропускают топливо или воздух. На прогретом двигателе выполняют предусмотренную производителем мотоцикла настройку холостого хода. Первые проверки проводят последовательно: запуск, работа без нагрузки, плавное открытие газа и отсутствие подтеканий.

Карбюратор 4T CB300 (ZS174MN-5) подходит для ремонта системы питания при подтвержденном совпадении кода двигателя и всех присоединительных элементов. Тщательная сверка перед установкой помогает избежать переделки привода, патрубков и расположения шлангов, а правильная подготовка смежных деталей позволяет оценить работу нового карбюратора без влияния старых загрязнений и негерметичных соединений.
