Датчик температури охолоджувальної рідини CV 300 AMG

Датчик температури охолоджувальної рідини CV 300 AMG

Призначений для контролю температури охолоджувальної рідини на мотоциклі CV 300. Деталь монтується у передбачене різьбове посадкове місце та передає температурний сигнал системі керування або індикації. За цим сигналом електроніка отримує інформацію про тепловий стан двигуна, тому справність датчика важлива для коректного відображення температури й передбачених виробником алгоритмів керування.

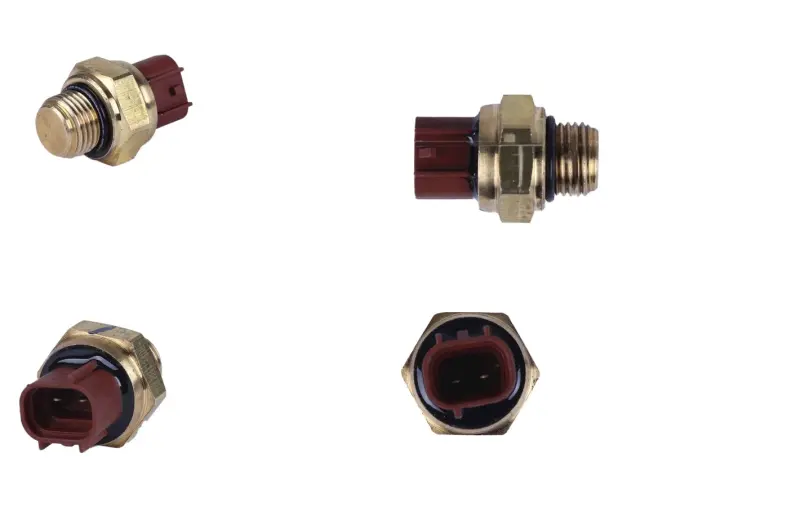

Корпус має зовнішню різьбу та шестигранну частину під інструмент. Біля різьби розташоване ущільнювальне кільце, а з протилежного боку — двоконтактний роз'єм. Таке компонування дає змогу закріпити датчик безпосередньо в посадковому отворі системи охолодження, ущільнити з'єднання та під'єднати його до штатної проводки без додаткових перехідників, якщо параметри посадки й форма колодки збігаються зі встановленою деталлю.

Як працює датчик і коли його перевіряють

Температурний чутливий компонент змінює електричний параметр залежно від нагрівання рідини. Система перетворює зміну сигналу на значення температури та використовує його так, як передбачено схемою конкретного мотоцикла. Порушення цього сигналу може проявлятися неправдоподібними показниками, різкими стрибками температури на приладі або збереженою помилкою датчика. Проте подібні ознаки здатні спричиняти пошкоджений провід, окиснені контакти, ненадійна фіксація роз'єму, несправність термостата чи інші неполадки охолодження. Тому перед заміною перевіряють не лише сам датчик, а й його колодку, проводку та фактичну температуру двигуна.

Заміна доречна, коли діагностика підтверджує неправильний сигнал самого датчика, корпус або роз'єм пошкоджений, контакти не забезпечують надійного з'єднання чи із зони монтажу з'являється слід охолоджувальної рідини за справної посадкової поверхні. Новий датчик не усуває причин реального перегрівання, тому за високої температури водночас оцінюють рівень рідини, циркуляцію, роботу термостата, радіатора та вентилятора за настановами до мотоцикла.

Що звірити перед замовленням

Позначення CV 300 у назві недостатньо, якщо мотоцикл раніше ремонтували або на ньому встановлений двигун іншої модифікації. Для точного добору зіставте зняту деталь і посадкове місце за основними ознаками:

• призначення — датчик саме температури охолоджувальної рідини;
• зовнішній діаметр, крок і довжина різьбової частини;
• загальна довжина корпуса та глибина занурення чутливої частини;
• розмір шестигранника під інструмент;
• двоконтактне виконання, форма колодки, розташування контактів і фіксатора;
• тип і положення ущільнення біля різьби.

Збіг лише кількості контактів не підтверджує сумісність: датчики можуть відрізнятися посадкою та характеристикою сигналу. Якщо стару деталь неможливо використати як зразок, параметри слід звіряти з технічною документацією саме до встановленого двигуна CV 300. Не варто добирати датчик за зовнішньою схожістю з деталями для інших моделей з індексом 300.

Рекомендації зі встановлення

Роботи виконують на повністю охололому двигуні. Перед викручуванням знімають тиск у системі охолодження способом, передбаченим виробником, і враховують можливу втрату рідини. Роз'єм від'єднують без ривків за дроти, посадкову поверхню очищають, а ущільнення оглядають перед складанням. Датчик спочатку наживляють рукою, щоб не пошкодити різьбу, потім затягують із моментом із сервісної настанови CV 300. Надмірне зусилля може деформувати корпус, ущільнення або різьбове гніздо.

Після монтажу під'єднують двоконтактну колодку до надійної фіксації, відновлюють рівень відповідної охолоджувальної рідини та видаляють повітря за регламентом мотоцикла. На прогрітому двигуні перевіряють відсутність підтікання і правдоподібність показників температури. Такий порядок допомагає відрізнити справну заміну від проблем проводки, контактів або самої системи охолодження.
