Комутатор запалювання CV 300 AMG

Комутатор запалювання CV 300 AMG

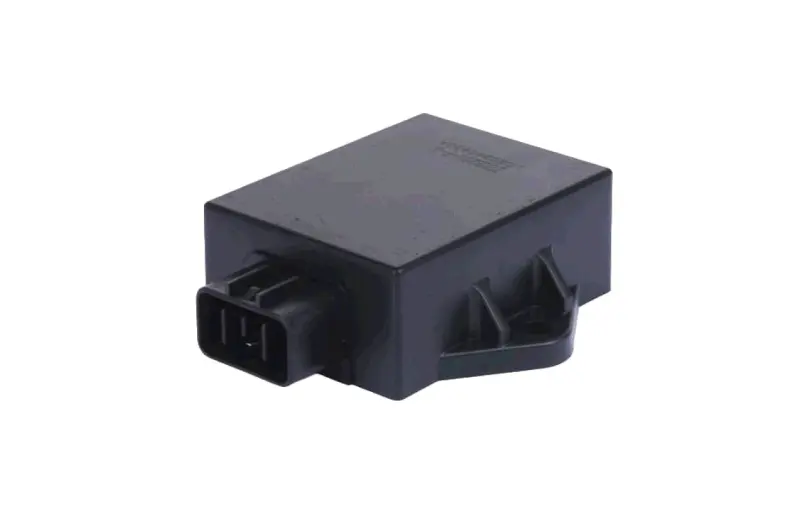

Електронний блок призначений для системи запалювання мотоцикла CV 300. Комутатор приймає сигнал від генератора та передає керувальний імпульс на котушку запалювання, щоб іскра утворювалася в потрібний момент роботи двигуна. Справність цієї деталі впливає на запуск мотора, сталі оберти холостого ходу та роботу без перебоїв під час зміни навантаження. Модель AMG має закритий чорний корпус, вбудований штекерний роз’єм і виступ для кріплення.

Коли потрібна перевірка комутатора

Підставою для діагностики можуть бути відсутність іскри, ускладнений запуск, періодичні пропуски запалювання, ривки, несталі оберти, втрата потужності або раптова зупинка двигуна. Такі ознаки не стосуються лише комутатора: подібні прояви виникають через несправну свічку, котушку запалювання, ненадійне з’єднання маси, пошкоджені проводи чи роз’єми. Тому блок замінюють після послідовної перевірки інших складників системи. Це допомагає усунути справжню причину несправності та не під’єднувати нову деталь до пошкодженої проводки.

Як правильно підібрати деталь

Головний критерій сумісності — застосування саме для CV 300. Зовнішньої подібності недостатньо: комутатори з майже однаковими корпусами можуть мати інше розташування контактів і відмінну схему підключення. Перед замовленням зіставте стару деталь за формою штекера, кількістю та розміщенням контактів, напрямними й фіксатором роз’єму, габаритами корпусу, положенням кріпильного виступу та місцем монтажу на мотоциклі. Штекер має з’єднуватися без підрізання напрямних, переставляння клем і надмірного зусилля. Якщо проводку мотоцикла раніше ремонтували або замінювали, додатково перевірте схему підключення конкретного виконання CV 300.

Корпус встановлюється у штатній зоні електрообладнання, а бічний виступ дає змогу закріпити блок у передбаченій точці. Під час підбору переконайтеся, що для корпусу вистачає місця, провід підходить до роз’єму без натягу, а фіксатор штекера повністю замикається. Неправильна орієнтація або неповне з’єднання можуть спричинити повторюваний контактний збій, який легко помилково прийняти за несправність самого комутатора.

Перевірка перед установленням

• Огляньте відповідну частину роз’єму: контакти мають бути чистими, щільно триматися в колодці та не мати слідів перегрівання.
• Перевірте свічку, котушку запалювання, з’єднання маси й цілісність проводів, пов’язаних із запалюванням.
• Зіставте конфігурацію штекера та кріплення зі знятим блоком до підключення.
• Вставляйте роз’єм за напрямними, не згинаючи контакти та не прикладаючи сили до корпусу.
• Після фіксації впевніться, що провід не натягнутий, не перетиснутий і не торкається рухомих або дуже гарячих частин.

Після монтажу перевірте запуск, сталість холостого ходу та реакцію двигуна на збільшення обертів. Контроль на холодному й прогрітому моторі допомагає виявити періодичний збій, що проявляється лише зі зміною температури. Комутатор CV 300 AMG призначений для планової заміни пошкодженого блока та відновлення штатної роботи запалювання після підтвердженої несправності.

Підтверджені характеристики

• Тип: комутатор запалювання.
• Застосування: мотоцикл CV 300.
• Бренд: AMG.
• Виконання: закритий чорний корпус, вбудований роз’єм і кріпильний виступ.
