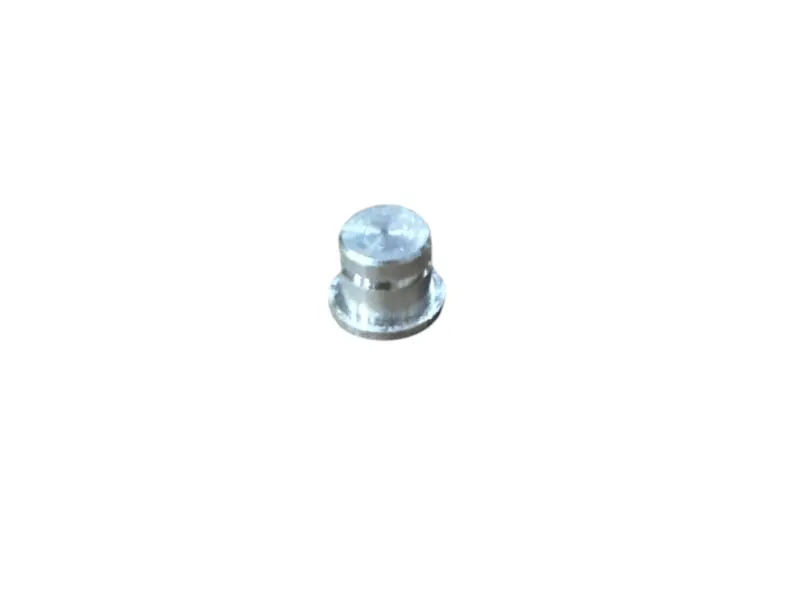

Магніт датчика швидкості в гальмівний диск Hyper 250/300, 10 мм, VV

Магніт датчика швидкості в гальмівний диск Hyper 250/300, 10 мм, VV

Компактна деталь призначена для системи вимірювання швидкості мотоциклів Hyper 250/300 та встановлюється у передбачене посадкове місце гальмівного диска. Під час обертання колеса магніт проходить поруч із датчиком і створює повторюваний імпульс, за яким система визначає частоту обертання та формує показання швидкості. Його завдання пов’язане саме зі зчитуванням руху колеса: у створенні гальмівного зусилля магніт участі не бере.

Номінальний діаметр деталі становить 10 мм. Форма поєднує коротку циліндричну частину та опорний буртик, тому для правильного добору важливий не лише заявлений діаметр, а й геометрія посадкового місця. Таке виконання розраховане на розміщення безпосередньо в диску, без окремого кронштейна на спиці чи ободі.

Коли потрібна заміна

Новий магніт потрібен, якщо штатну деталь втрачено, механічно пошкоджено, вона перестала надійно триматися в посадковому місці або загубилася під час зняття й обслуговування диска. Відсутність імпульсу може проявлятися нульовим, переривчастим чи явно неправильним показанням швидкості. Проте подібні ознаки також виникають через забруднення зони зчитування, зміщення датчика, неправильний проміжок або пошкодження його проводки. Перед замовленням варто оглянути весь комплект зчитування, щоб заміна усувала справжню причину несправності.

Що перевірити під час добору

Основні орієнтири — модель мотоцикла Hyper 250/300, встановлення в гальмівний диск і номінальний діаметр 10 мм. Додатково зіставте нову деталь зі штатною за формою циліндричної частини, розміром і розташуванням буртика, глибиною посадкового отвору та способом утримання. Збіг лише одного діаметра ще не підтверджує правильної посадки: надто високе або надто глибоке розміщення змінить положення магніту відносно датчика.

• Тип: магніт для датчика швидкості колеса.
• Місце встановлення: посадковий отвір гальмівного диска.
• Заявлене застосування: Hyper 250/300.
• Номінальний діаметр: 10 мм.
• Позначення товарної версії: VV.

Встановлення та перевірка

Монтаж виконують у чистому й непошкодженому посадковому місці. Перед установленням приберіть бруд і металеві частинки біля магніту та датчика, огляньте отвір диска й переконайтеся, що його краї не деформовані. Застосовуйте передбачений конструкцією мотоцикла спосіб фіксації: випадкове кріплення або довільна зміна посадки здатні змістити магніт і порушити зчитування. Точну відстань між магнітом і датчиком виставляють відповідно до вимог для конкретного мотоцикла; універсального значення для всіх систем немає.

Після складання повільно прокрутіть колесо вручну. Магніт має вільно проходити повз датчик, не торкатися його, супорта та інших деталей, а провід датчика повинен залишатися закріпленим і не потрапляти до рухомих частин. Далі перевірте появу показань швидкості та їхню стабільність на безпечній малій швидкості. Якщо індикація не відновилася, повторно контролюють положення датчика, проміжок, роз’єми та проводку.

Ця деталь підходить для точкового відновлення штатного зчитування швидкості на Hyper 250/300 за підтвердженого посадкового розміру 10 мм. До придбання порівняйте конфігурацію диска та форму посадкового місця з установленою раніше деталлю, особливо якщо диск замінювали на нештатний.
