Комплект замка запалювання з кришкою бака AMG для Shineray XY250GY-6B

Комплект замка запалювання AMG для Shineray XY250GY-6B

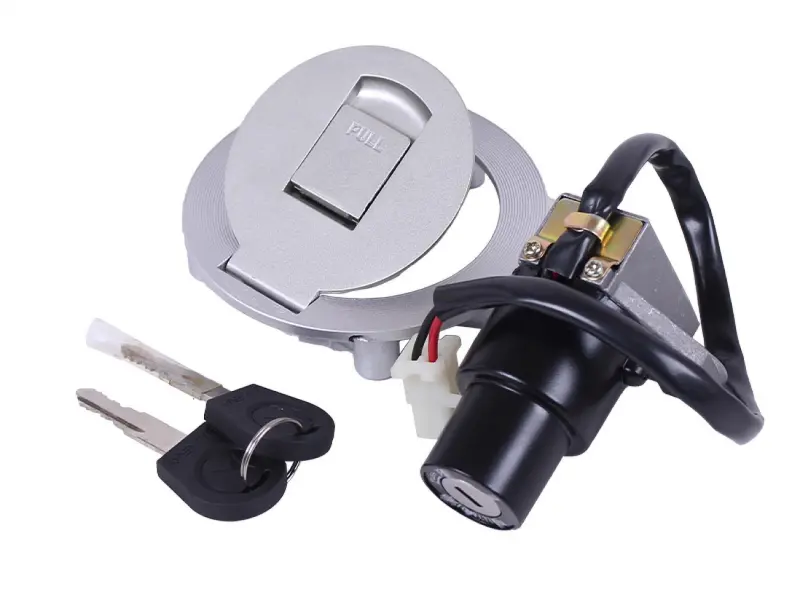

Комплект призначений для заміни замка запалювання та замиканої кришки паливного бака на ендуро Shineray XY250GY-6B. Такий варіант зручний, коли пошкоджені обидві деталі, втрачені ключі або потрібно відновити нормальне ввімкнення запалювання й закривання бака без окремого добору компонентів. До набору входять замок запалювання з дротами та роз'ємом, кришка бака із замком і два ключі.

Призначення та конструкція

Замок запалювання використовується для керування ввімкненням і вимкненням запалювання мотоцикла. Його корпус монтується у передбаченому виробником місці, а дротова частина під'єднується до штатної проводки. Під час добору потрібно врахувати не лише зазначену модель мотоцикла, а й виконання роз'єму, кількість контактів, розташування дротів та форму кріпильної частини. Це особливо актуально для техніки, яку раніше ремонтували або оснащували деталями від іншої модифікації.

Друга частина комплекту — кришка заливної горловини паливного бака із замикальним механізмом і відкидною захисною стулкою. Вона закриває горловину та обмежує доступ до бака без ключа. Одночасна заміна замка запалювання і кришки дає змогу привести обидві точки замикання у справний стан протягом одного ремонту. Два ключі дозволяють користуватися одним щодня, а другий зберігати як запасний.

Склад комплекту

• Замок запалювання: корпус замка, дротова частина та з'єднувальний роз'єм для підключення до мотоцикла.
• Кришка паливного бака: замикана конструкція з відкидною верхньою частиною.
• Два ключі: основний і запасний ключ для компонентів комплекту.

Коли потрібна заміна

Новий комплект може знадобитися після втрати ключів, заклинювання або значного зношення личинки, пошкодження корпусу замка, порушення контакту під час повороту ключа, дефекту дротів біля корпусу чи несправності механізму кришки. Заміна також доречна після пошкодження мотоцикла, якщо ключ повертається із зусиллям, положення запалювання фіксується нестабільно або кришка бака перестала нормально відчинятися й зачинятися. Перед замовленням варто визначити, яка деталь спричиняє проблему: іноді причина ускладненого запуску міститься у проводці чи інших компонентах системи, а не в самому замку.

Як перевірити сумісність

Комплект заявлений для ендуро Shineray XY250GY-6B. Перед встановленням порівняйте його зі знятими деталями за кількома ознаками: геометрією та точками кріплення замка, формою електричного роз'єму, кількістю контактів, розташуванням дротів, зовнішньою формою кришки, посадковою частиною і механізмом фіксації на баку. Позначення XY250GY-6B має збігатися повністю: схожа назва моделі без суфікса не підтверджує однакове виконання замків.

Якщо на мотоциклі змінювали бак, проводку або верхню частину кермової зони, враховуйте також фактичну конфігурацію встановлених деталей. Не під'єднуйте новий замок лише за збігом кольорів дротів: спочатку зіставте контакти роз'єму та схему підключення зі штатним варіантом. Кришку варто попередньо прикласти до горловини без зусилля та перевірити відповідність посадки й розташування фіксатора.

Рекомендації зі встановлення

Монтаж виконують на заглушеному мотоциклі з від'єднаним акумулятором. Старий замок знімають після отримання доступу до кріплення та роз'єму, не натягуючи проводку й не витягуючи контакти за дроти. Новий корпус закріплюють без перекосу, а провід прокладають подалі від рухомих деталей і місць, де його може затиснути облицювання. Після підключення перевіряють чіткість положень ключа та відсутність нагрівання чи нестабільного контакту.

Кришка бака повинна сідати рівно, зачинятися без надмірного тиску та надійно утримуватися фіксатором. Ключ не можна повертати із силою: тугий хід зазвичай потребує перевірки положення кришки та правильності її посадки. До остаточного складання облицювання перевірте ввімкнення і вимкнення запалювання, роботу замикання кришки та вільне виймання ключа в усіх передбачених положеннях.
