Електронний привід спідометра Lifan LF175-10M SR200 AMG

Електронний привід спідометра Lifan LF175-10M SR200 AMG

Привід призначений для мотоцикла Lifan SR200 із модельним позначенням LF175-10M. Деталь працює в системі вимірювання швидкості: сприймає обертання колеса та передає відповідний сигнал до панелі приладів. Завдяки цьому спідометр показує швидкість руху, а лічильник пробігу отримує дані про подолану відстань. Електронне виконання відрізняється від механічних приводів, які з'єднуються з панеллю гнучким тросом, тому під час вибору слід перевіряти як посадкову частину, так і спосіб підключення.

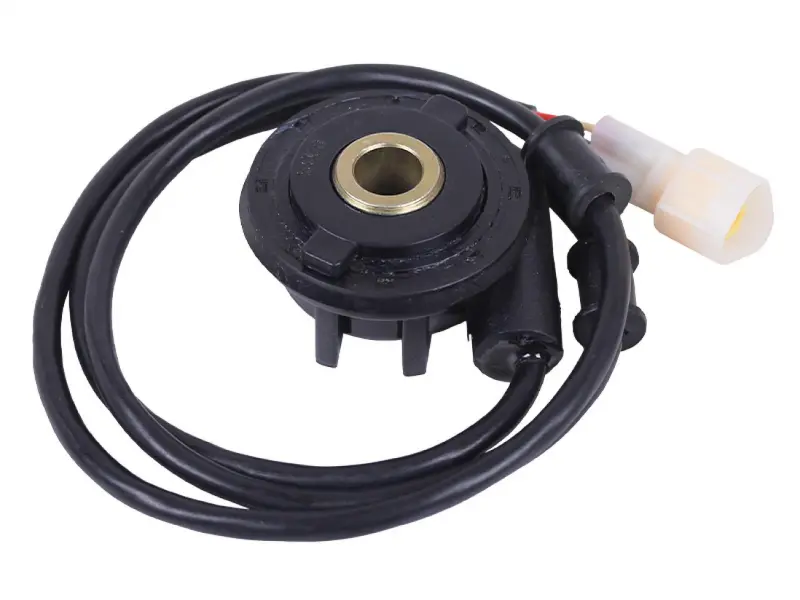

Деталь має круглий корпус із центральною металевою втулкою, елементи позиціювання по колу та приєднаний кабель зі штекерним роз'ємом. Така конфігурація передбачає монтаж у штатному місці мотоцикла й підключення до його проводки. Кабель уже з'єднаний із корпусом, отже його потрібно прокласти у правильному напрямку, без натягу та різких перегинів. Роз'єм з'єднують обережно: якщо форма відповідної частини не збігається, застосовувати силу не можна.

Критерії правильного підбору

Позначення SR200 та LF175-10M мають відповідати моделі мотоцикла. У техніки однієї серії можливі відмінності залежно від року випуску або модифікації, тому до початку монтажу порівняйте привід зі знятою деталлю. Перевірте форму й висоту корпусу, діаметр центрального отвору, розміщення виступів, напрямок виходу кабелю, його довжину та геометрію штекера. Окремо зіставте розташування контактів і спосіб фіксації роз'єму. Назва моделі є важливим орієнтиром, але вона не скасовує перевірку посадки та підключення.

• Тип деталі: електронний привід спідометра для мотоцикла.
• Призначення: передавання даних про обертання колеса до системи індикації швидкості та пробігу.
• Сумісна модель: Lifan SR200 із позначенням LF175-10M.
• Конструкція: круглий корпус із центральною втулкою та позиціювальними виступами.
• Підключення: приєднаний кабель зі штекерним роз'ємом.
• Торгова марка деталі: AMG.

Ознаки несправності та перевірка

Стан приводу перевіряють, коли показники швидкості зникають, з'являються лише час від часу або помітно не відповідають руху, а облік відстані припиняється. Подібні симптоми не завжди спричинені саме приводом: причиною також можуть бути забруднені чи послаблені контакти, пошкоджений кабель або несправність панелі приладів. Перед заміною огляньте доступну частину проводки, штекер і місце з'єднання. Пошкодження корпусу, перелом кабелю біля виходу чи зношення посадкових частин є підставою встановити справну деталь після перевірки інших компонентів системи.

Встановлення та контроль після монтажу

До демонтажу запам'ятайте положення старого приводу та маршрут прокладання його кабелю. Очистьте місце сполучення від бруду, після чого встановіть новий корпус рівно, сумістивши посадкові й позиціювальні елементи. Не обробляйте виступи для примусового припасування та не затягуйте кріплення з надмірним зусиллям. Кабель прокладайте за штатним маршрутом: він не повинен перегинатися біля корпусу, торкатися обертових деталей, затискатися компонентами підвіски або натягуватися під час повороту керма.

Штекер вставляють, тримаючись за корпус роз'єму, а не за кабель. Після складання перевірте вільне обертання колеса, розташування проводу відносно рухомих частин і появу показників на панелі під час контрольного руху. Якщо індикація не відновилася, послідовно перевірте з'єднання, цілісність проводки та панель приладів. Такий порядок дає змогу не пошкодити нову деталь і виявити несправність, яка перебуває поза приводом.

Модель підходить для ремонту системи спідометра Lifan SR200 LF175-10M у випадках, коли потрібне електронне виконання з кабелем і роз'ємом. Порівняння зі знятою деталлю перед монтажем допоможе точно перевірити посадкову конфігурацію та підключення без припущень щодо не зазначених виробником розмірів.
