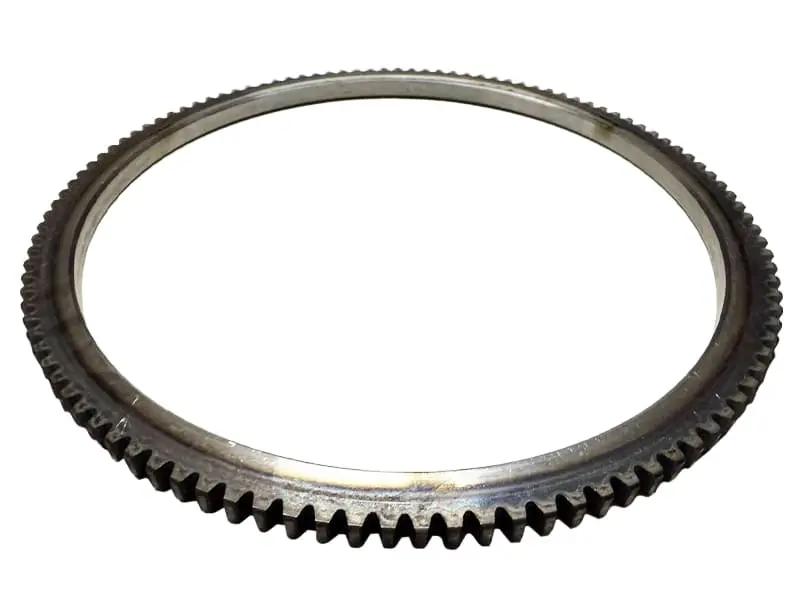

Вінець маховика AMG для 2V188F/192F/195F, Z-110

Вінець маховика AMG для двигунів 2V188F/192F/195F

Кільцева зубчаста деталь виконання Z-110 призначена для маховика мотоблокових двигунів сімейства 2V188F, 2V192F і 2V195F. Вінець бере участь у запуску двигуна: шестерня стартера входить у зачеплення із зовнішнім рядом зубців і провертає маховик разом із колінчастим валом. Після запуску стартова шестерня виходить із зачеплення, тому основне навантаження на зубчасту поверхню виникає саме під час пуску. Ця позиція є окремим вінцем, а не маховиком у зборі. Такий формат підходить для ремонту, коли зубчаста частина пошкоджена, але сам маховик залишається придатним до подальшої експлуатації та допускає заміну вінця.

Що врахувати під час добору

Сумісність зазначена для двигунів 2V188F, 2V192F і 2V195F. Перед замовленням звіряйте повне позначення двигуна з приставкою 2V: лише цифрової частини 188F, 192F або 195F недостатньо для впевненого вибору. Вінці виконання Z-110 застосовуються і в інших сімействах двигунів, тому збіг тільки цього позначення не підтверджує однакову посадку. До розбирання порівняйте нову деталь зі старою за внутрішнім і зовнішнім діаметром, шириною кільця, кількістю та профілем зубців, а також за розташуванням фасок відносно маховика і стартера.

Окремо перевірте посадкове місце на маховику. Воно має відповідати внутрішньому контуру вінця та забезпечувати рівне встановлення без перекосу. Якщо на техніці раніше змінювали маховик або стартер, орієнтуватися лише на модель двигуна ризиковано: встановлені компоненти могли відрізнятися від початкової конфігурації. У такому разі визначальним є безпосереднє зіставлення розмірів і зубчастого профілю демонтованої деталі.

Коли потрібна заміна

Підставою для перевірки вінця є відколи, зім’яті вершини зубців, виражені задирки, локальне спрацювання або ділянки, на яких шестерня стартера проходить з ударами та прослизанням. Нерівномірне зачеплення може супроводжуватися металевим тріском під час запуску або ситуацією, коли стартер обертається, але маховик провертається не щоразу. Перед заміною огляньте також шестерню стартера: пошкоджені зубці відповідної деталі здатні швидко зіпсувати новий вінець. Якщо дефекти є з обох боків зачеплення, ремонт лише маховика не усуває причину повторного зношування.

Підготовка та встановлення

Перед демонтажем зафіксуйте положення старого вінця відносно маховика та ще раз зіставте геометрію деталей. Посадкову поверхню очищають від забруднень і металевих частинок, а потім перевіряють на деформацію, тріщини та сліди послабленої посадки. Новий вінець установлюють рівномірно, без перекосу й ударів по поверхнях зубців, дотримуючись способу монтажу, передбаченого для конкретного маховика. Роботу доцільно доручити фахівцеві з відповідним інструментом: порушення посадки може спричинити биття та неправильний контакт із шестернею стартера.

Основні дані

• Тип деталі: окремий зубчастий вінець маховика.
• Виконання: Z-110.
• Сумісні серії: 2V188F, 2V192F і 2V195F.
• Марка: AMG.
• Призначення: зачеплення маховика із шестернею стартера під час запуску.

Після монтажу контролюють рівномірність посадки по всьому колу та правильне входження стартера в зачеплення. Перші пробні пуски виконують короткочасно, звертаючи увагу на відсутність ударів, тріску й прослизання. Правильно підібраний та встановлений вінець відновлює нормальне передавання зусилля від стартера до маховика без потреби замінювати справну основну деталь повністю.
