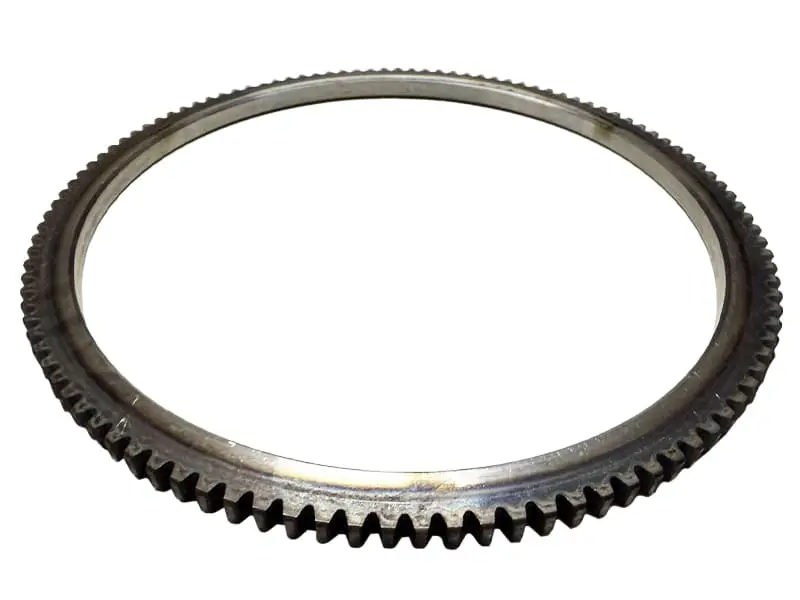

Венец маховика AMG для 2V188F/192F/195F, Z-110

Венец маховика AMG для двигателей 2V188F/192F/195F

Кольцевая зубчатая деталь исполнения Z-110 предназначена для маховика мотоблочных двигателей семейства 2V188F, 2V192F и 2V195F. Венец участвует в запуске двигателя: шестерня стартера входит в зацепление с наружным рядом зубьев и проворачивает маховик вместе с коленчатым валом. После запуска стартовая шестерня выходит из зацепления, поэтому основная нагрузка на зубчатую поверхность возникает именно во время пуска. Эта позиция представляет собой отдельный венец, а не маховик в сборе. Такой формат подходит для ремонта, когда зубчатая часть повреждена, но сам маховик остается пригодным к дальнейшей эксплуатации и допускает замену венца.

Что учитывать при подборе

Совместимость указана для двигателей 2V188F, 2V192F и 2V195F. При заказе сверяйте полное обозначение двигателя с приставкой 2V: одной цифровой части 188F, 192F или 195F недостаточно для уверенного выбора. Венцы исполнения Z-110 встречаются и в других семействах двигателей, поэтому совпадение только этого обозначения не подтверждает одинаковую посадку. До разборки сравните новую деталь со старой по внутреннему и наружному диаметру, ширине кольца, количеству и профилю зубьев, а также по положению фасок относительно маховика и стартера.

Отдельно проверьте посадочное место на маховике. Оно должно соответствовать внутреннему контуру венца и обеспечивать ровную установку без перекоса. Если на технике ранее меняли маховик или стартер, ориентироваться только на модель двигателя рискованно: установленные компоненты могли отличаться от первоначальной конфигурации. В такой ситуации решающим становится непосредственное сопоставление размеров и зубчатого профиля демонтированной детали.

Когда требуется замена

Поводом для проверки венца служат сколы, замятые вершины зубьев, выраженные заусенцы, локальная выработка или участки, на которых шестерня стартера проходит с ударами и проскальзыванием. Неравномерное зацепление может сопровождаться металлическим треском при запуске или ситуацией, когда стартер вращается, но маховик проворачивается не каждый раз. Перед заменой осмотрите также шестерню стартера: поврежденные зубья ответной детали способны быстро испортить новый венец. Если дефекты есть с обеих сторон зацепления, ремонт только маховика не устраняет причину повторного износа.

Подготовка и установка

Перед демонтажем зафиксируйте положение старого венца относительно маховика и еще раз сопоставьте геометрию деталей. Посадочную поверхность очищают от загрязнений и металлических частиц, затем проверяют на деформацию, трещины и следы ослабленной посадки. Новый венец устанавливают равномерно, без перекоса и ударов по рабочим поверхностям зубьев, соблюдая способ монтажа, предусмотренный для конкретного маховика. Работу целесообразно поручить специалисту, располагающему подходящим инструментом: нарушение посадки может вызвать биение и неправильный контакт со стартерной шестерней.

Основные данные

• Тип детали: отдельный зубчатый венец маховика.
• Исполнение: Z-110.
• Совместимые серии: 2V188F, 2V192F и 2V195F.
• Марка: AMG.
• Назначение: зацепление маховика с шестерней стартера во время запуска.

После монтажа контролируют равномерность посадки по всей окружности и корректное вхождение стартера в зацепление. Первые пробные пуски выполняют кратковременно, обращая внимание на отсутствие ударов, треска и проскальзывания. Правильно подобранный и установленный венец восстанавливает нормальную передачу усилия от стартера к маховику без необходимости заменять исправную основную деталь целиком.
