Фільтрувальний елемент повітряного фільтра мотокультиватора CS1700 (ZM40)

Фільтрувальний елемент повітряного фільтра для CS1700 (ZM40)

Фільтрувальна вставка призначена для обслуговування повітряного фільтра мотокультиватора CS1700 (ZM40). Вона встановлюється в корпусі на шляху повітря, що надходить до карбюратора, та затримує пил до його потрапляння у впуск двигуна. Така деталь особливо потрібна під час обробітку сухого ґрунту: біля фрез і коліс постійно підіймаються дрібні частинки, тому стан фільтра безпосередньо впливає на нормальне надходження повітря.

Конструкція та призначення

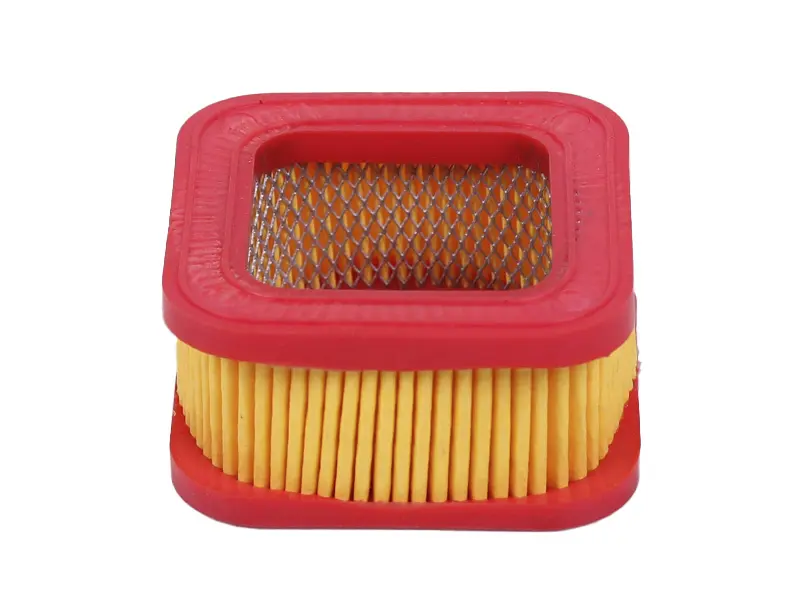

Основу фільтра утворює складчаста паперова вставка. Численні складки формують розвинену фільтрувальну поверхню всередині компактного корпусу. У центрі передбачено прямокутне наскрізне вікно, а внутрішній бік підтримується металевою сіткою. По периметру розташована суцільна рамка із заокругленими кутами, яка утримує фільтрувальну частину в заданій формі та має рівно розміщуватися в посадковому місці.

Під час роботи повітря проходить крізь складки, а сухий пил залишається на їхній поверхні. Чиста вставка допомагає зберегти належний потік повітря до карбюратора. Значне забруднення поступово ускладнює його проходження, тому фільтр оглядають не лише під час планового обслуговування, а й після тривалої роботи в запилених умовах. Підставою для заміни є щільний шар бруду, пошкоджені або зім’яті складки, деформована рамка та погіршення тяги, пов’язане з обмеженим надходженням повітря.

Як правильно підібрати

Позначення CS1700 і ZM40 є основним орієнтиром, проте перед придбанням потрібно зіставити деталь із раніше встановленим фільтром та його корпусом. У техніки різних випусків може відрізнятися виконання окремих компонентів, тому перевіряють повний набір посадкових ознак.

• Призначення: вставка має встановлюватися саме в корпус повітряного фільтра відповідної версії мотокультиватора.
• Зовнішня форма: порівняйте прямокутний контур, заокруглення кутів і співвідношення сторін.
• Посадкові розміри: виміряйте довжину, ширину та висоту знятої деталі, не орієнтуючись лише на назву моделі.
• Центральне вікно: зіставте його довжину, ширину, положення та форму з отвором попереднього фільтра.
• Рамка: перевірте її товщину та прилягання по всьому периметру корпусу без перекосу й виступання країв.

Колір рамки можна використовувати як додатковий візуальний орієнтир, але він не замінює перевірку геометрії. Вирішальними є форма корпусу, розміри посадкового місця та розташування повітряного проходу.

Встановлення та обслуговування

Перед монтажем зніміть кришку фільтра та приберіть із корпусу вільний пил, не допускаючи його потрапляння у впускний отвір. Огляньте нову вставку: паперові складки мають залишатися сухими, рівними й цілими, сітка — зберігати форму, а рамка — не мати деформацій. Розташуйте фільтр у передбаченому положенні та переконайтеся, що його краї лягли рівномірно, після чого закрийте корпус без надмірного зусилля.

Паперову частину не слід просочувати мастилом або промивати рідиною, якщо такий спосіб обслуговування прямо не передбачений виробником техніки. Намокла, розірвана чи сильно зім’ята вставка не забезпечує належного очищення повітря та підлягає заміні. Під час роботи на сухому ґрунті перевіряйте її частіше: короткий огляд після запилених робіт дає змогу виявити забруднення до помітного обмеження повітряного потоку.

Фільтр CS1700 (ZM40) підходить для ремонту та регулярного обслуговування відповідного мотокультиватора. Точне зіставлення знятої деталі за контуром, центральним вікном і посадковою висотою допомагає встановити придатну вставку без перероблення корпусу.
