Элемент воздушного фильтра мотокультиватора CS1700 (ZM40)

Элемент воздушного фильтра для CS1700 (ZM40)

Фильтрующая вставка предназначена для обслуживания воздушного фильтра мотокультиватора CS1700 (ZM40). Она устанавливается в корпус на пути воздуха, поступающего к карбюратору, и задерживает пыль до ее попадания во впуск двигателя. Такая деталь особенно важна при обработке сухой почвы: рядом с фрезами и колесами постоянно поднимаются мелкие частицы, поэтому состояние фильтра непосредственно влияет на нормальное поступление воздуха.

Конструкция и назначение

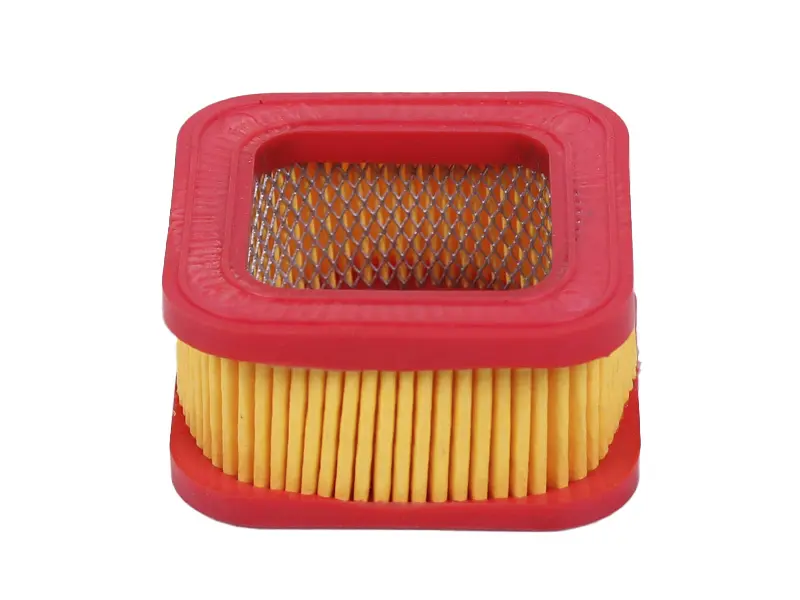

Основу фильтра образует складчатая бумажная вставка. Многочисленные складки создают развитую фильтрующую поверхность внутри компактного корпуса. В центре предусмотрено прямоугольное сквозное окно, а внутренняя сторона поддерживается металлической сеткой. По периметру расположена цельная рамка с округленными углами, которая удерживает фильтрующую часть в заданной форме и должна ровно размещаться в посадочном месте.

Во время работы воздух проходит через складки, а сухая пыль остается на их поверхности. Чистота вставки помогает сохранить расчетный поток воздуха к карбюратору. Сильное загрязнение постепенно затрудняет его прохождение, поэтому фильтр осматривают не только при плановом обслуживании, но и после продолжительной работы в запыленных условиях. Поводом для замены служат плотный слой грязи, поврежденные или смятые складки, деформированная рамка и ухудшение тяги, связанное с ограничением подачи воздуха.

Как правильно подобрать

Обозначения CS1700 и ZM40 являются основным ориентиром, однако перед покупкой следует сопоставить деталь с ранее установленным фильтром и его корпусом. У техники разных выпусков может отличаться исполнение отдельных компонентов, поэтому проверяют весь набор посадочных признаков.

• Назначение: вставка должна устанавливаться именно в корпус воздушного фильтра соответствующей версии мотокультиватора.
• Наружная форма: сравните прямоугольный контур, скругление углов и соотношение сторон.
• Посадочные размеры: измерьте длину, ширину и высоту снятой детали, не ориентируясь только на название модели.
• Центральное окно: сопоставьте его длину, ширину, положение и форму с отверстием прежнего фильтра.
• Рамка: проверьте ее толщину и прилегание по всему периметру корпуса без перекоса и выступающих краев.

Цвет рамки можно использовать как дополнительный визуальный ориентир, но он не заменяет проверку геометрии. Решающее значение имеют форма корпуса, размеры посадочного места и расположение воздушного прохода.

Установка и обслуживание

Перед монтажом снимите крышку фильтра и удалите из корпуса свободную пыль, не допуская ее попадания во впускное отверстие. Осмотрите новую вставку: бумажные складки должны оставаться сухими, ровными и целыми, сетка — сохранять форму, а рамка — не иметь деформаций. Разместите фильтр в предусмотренном положении и убедитесь, что его края легли равномерно, после чего закройте корпус без чрезмерного усилия.

Бумажную часть не следует пропитывать маслом или промывать жидкостью, если такой способ обслуживания прямо не предусмотрен изготовителем техники. Намокшая, порванная либо сильно смятая вставка не обеспечивает правильную фильтрацию и подлежит замене. При работе на сухом грунте проверяйте ее чаще: короткий осмотр после пыльных работ позволяет обнаружить загрязнение до заметного ограничения воздушного потока.

Фильтр CS1700 (ZM40) подходит для ремонта и регулярного обслуживания соответствующего мотокультиватора. Точная сверка снятой детали по контуру, центральному окну и посадочной высоте помогает установить подходящую вставку без переделки корпуса.
