Правий картер двигуна 4T CG125/150, тип 2, AMG-2

Правий картер двигуна 4T CG125/150, тип 2, AMG-2

Деталь утворює праву половину корпусу чотиритактного двигуна сімейства CG125/150 і застосовується під час відновлення мотора з виконанням картера «тип 2». Вона з’єднується з лівою половиною, формує нижню частину корпусу та є базою для точного розміщення внутрішніх механізмів. Такий варіант обирають у разі тріщин, деформації, пошкодження різьбових кріплень, посадкових зон або площини стику, коли справні компоненти двигуна можна перенести до нового корпусу.

Призначення та особливості конструкції

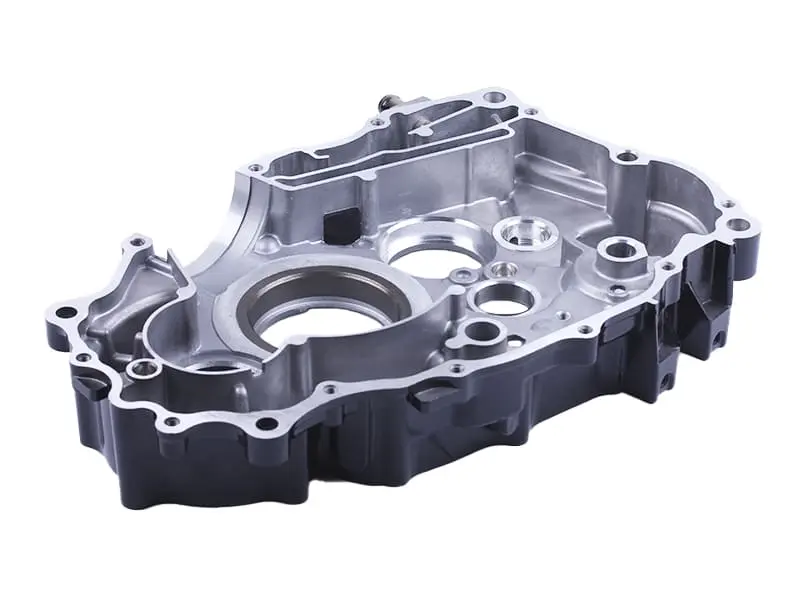

Внутрішня сторона має оброблені круглі посадкові зони, канали, опорні майданчики й отвори по периметру. Від їх збігу із суміжними деталями залежать положення валів, складання трансмісії та нормальна циркуляція моторної оливи. Картер сприймає навантаження від установлених деталей і утримує взаємне розташування механізмів, тому його не можна добирати лише за об’ємом двигуна мотоцикла або схожим зовнішнім контуром.

Це саме права половина основного корпусу, а не зовнішня права кришка зчеплення. Різниця принципова: кришка закриває бічну частину двигуна та знімається під час обслуговування зчеплення, тоді як половина картера бере участь у загальному складанні корпусу. Для її заміни двигун знімають і розбирають в обсязі, потрібному для перенесення колінчастого вала, деталей коробки передач та інших штатних компонентів.

Що перевірити перед вибором

• Сімейство двигуна: позначення CG125 або CG150 та чотиритактне виконання мають збігатися з мотором, який ремонтується.
• Варіант корпусу: потрібен саме «тип 2»; деталі іншої версії можуть відрізнятися розташуванням отворів, опор і каналів.
• Бік установлення: позиція є правою половиною картера, тому вона не замінює ліву частину або бічну кришку.
• Геометрія сполучення: порівняйте контур площини стику, схему кріпильних отворів, форму прорізу під циліндр і розташування всіх припливів зі знятою деталлю.
• Посадкові місця: до замовлення зіставте діаметри та глибину зон під підшипники, втулки й вали, а також виходи оливних каналів. Для перевірки використовуйте фактичні розміри старого картера.

Позначення моделі мотоцикла саме по собі недостатнє: в одній серії техніки трапляються мотори різних поколінь і модифікацій. Надійний добір виконують за типом установленого двигуна та повним збігом конструктивних точок. Якщо старий корпус уже ремонтували, окремо перевірте, чи не були розточені посадкові місця або змінені різьби.

Підготовка та встановлення

Монтаж виконують на чистому розібраному двигуні. Перед складанням видаляють забруднення, промивають доступні канали та оглядають оброблені поверхні. Переносять лише справні підшипники, втулки, сальники й механізми; деталі з люфтом, задирками або пошкодженою кромкою замінюють за результатами дефектування. Площина з’єднання має бути чистою та без залишків старого ущільнення.

Праву й ліву половини попередньо суміщають без перекосу, контролюючи напрямні та вільне положення валів. Кріплення затягують рівномірно, у послідовності та з моментом, зазначеними в настанові для конкретного двигуна. Прокладку, ущільнювальний склад і сальники добирають за прийнятою для цієї модифікації схемою складання. Після з’єднання перевіряють вільне обертання валів і дію механізму перемикання передач, а потім установлюють решту компонентів.

Після остаточного складання двигун заправляють придатною моторною оливою та контролюють стик корпусу, різьбові з’єднання й місця виходу валів на відсутність підтікань. Така перевірка до запуску та після першого прогрівання допомагає вчасно виявити перекіс або нещільність. Роботу доцільно доручити мотористу: точність посадок і чистота каналів безпосередньо впливають на результат ремонту.
