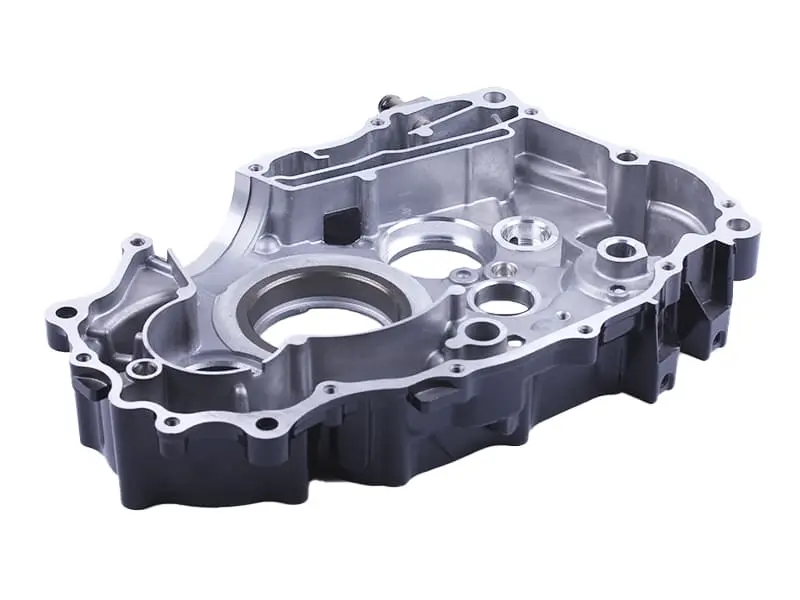

Правый картер двигателя 4T CG125/150, тип 2, AMG-2

Правый картер двигателя 4T CG125/150, тип 2, AMG-2

Деталь образует правую половину корпуса четырёхтактного двигателя семейства CG125/150 и применяется при восстановлении мотора с исполнением картера «тип 2». Она соединяется с левой половиной, формирует нижнюю часть корпуса и служит базой для точного размещения внутренних механизмов. Такой вариант выбирают при трещинах, деформации, повреждении резьбовых креплений, посадочных зон или плоскости стыка, когда исправные компоненты двигателя можно перенести в новый корпус.

Назначение и особенности конструкции

Внутренняя сторона имеет обработанные круглые посадочные зоны, каналы, опорные площадки и отверстия по периметру. От их совпадения с сопряжёнными деталями зависят положение валов, сборка трансмиссии и нормальная циркуляция моторного масла. Картер воспринимает нагрузки от установленных деталей и удерживает взаимное расположение механизмов, поэтому его нельзя подбирать только по рабочему объёму мотоцикла или похожему внешнему контуру.

Это именно правая половина основного корпуса, а не наружная правая крышка сцепления. Различие принципиально: крышка закрывает боковую часть двигателя и снимается при обслуживании сцепления, тогда как половина картера участвует в общей сборке корпуса. Для её замены двигатель снимают и разбирают в объёме, необходимом для переноса коленчатого вала, деталей коробки передач и других штатных компонентов.

Что проверить перед выбором

• Семейство двигателя: обозначение CG125 или CG150 и четырёхтактное исполнение должны совпадать с ремонтируемым мотором.
• Вариант корпуса: требуется именно «тип 2»; детали другой версии могут отличаться расположением отверстий, опор и каналов.
• Сторона установки: позиция является правой половиной картера, поэтому она не заменяет левую часть и боковую крышку.
• Геометрия сопряжения: сравните контур плоскости стыка, схему крепёжных отверстий, форму проёма под цилиндр и расположение всех приливов со снятой деталью.
• Посадочные места: до заказа сопоставьте диаметры и глубину зон под подшипники, втулки и валы, а также выходы масляных каналов. Для проверки используйте фактические размеры старого картера.

Обозначение модели мотоцикла само по себе недостаточно: в одной серии техники встречаются моторы разных поколений и модификаций. Надёжный подбор выполняют по типу установленного двигателя и полному совпадению конструктивных точек. Если старый корпус подвергался ремонту, отдельно проверьте, не были ли расточены посадочные места или изменены резьбы.

Подготовка и установка

Монтаж выполняют на чистом разобранном двигателе. Перед сборкой удаляют загрязнения, промывают доступные каналы и осматривают обработанные поверхности. Переносят только исправные подшипники, втулки, сальники и механизмы; детали с люфтом, задиром или повреждённой кромкой заменяют по результатам дефектовки. Плоскость соединения должна быть чистой и без остатков старого уплотнения.

Правую и левую половины предварительно совмещают без перекоса, контролируя направляющие и свободное положение валов. Крепёж затягивают равномерно в последовательности и с моментом, указанными в руководстве конкретного двигателя. Прокладку, уплотняющий состав и сальники подбирают по принятой для этой модификации схеме сборки. После соединения проверяют свободное вращение валов и работу механизма переключения передач, затем завершают установку остальных компонентов.

После окончательной сборки двигатель заправляют подходящим моторным маслом и контролируют стык корпуса, резьбовые соединения и зоны выходов валов на отсутствие подтеканий. Такая проверка до запуска и после первого прогрева помогает вовремя обнаружить перекос либо неплотность. Работу разумно поручить мотористу: точность посадок и чистота каналов напрямую влияют на результат ремонта.
