Колінвал для бензопили Урал SHUK

Колінвал SHUK для бензопили Урал

Колінчастий вал призначений для ремонту двигуна бензопили Урал. У кривошипно-шатунному механізмі він приймає зусилля від шатуна, перетворює зворотно-поступальний рух поршня на обертання та передає крутний момент далі на привід пили. Від стану цієї деталі залежить рівномірність обертання двигуна: зношені посадкові поверхні, люфт або деформація можуть супроводжуватися стукотом, підвищеною вібрацією та нестабільним передаванням зусилля.

Конструкція та призначення

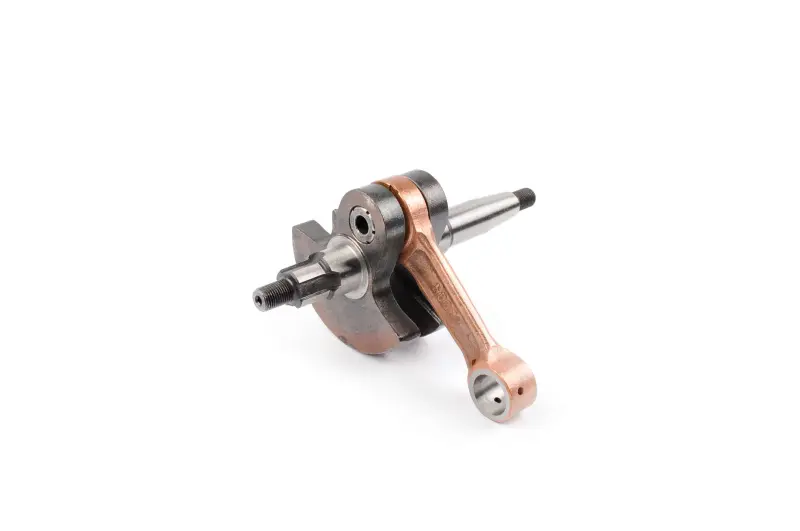

Деталь виконана як колінвал у зборі із шатуном. Конструкція включає дві щоки, з'єднаний із ними шатун з отворами у верхній і нижній головках, а також вихідні ділянки вала з обох боків. На одному кінці передбачена різьбова ділянка, поруч розташований поздовжній паз; протилежний кінець має гладку ступінчасту посадкову частину. Таке виконання призначене для встановлення у двигун відповідної бензопили та взаємодії зі сполученими деталями кривошипного механізму.

Колінвал підлягає заміні в разі критичного зношення шийок і посадок, відчутного люфту шатуна, пошкодження різьби або деформації, що спричиняє радіальне чи осьове биття. Підставою для розбирання двигуна можуть бути металевий стукіт, незвична вібрація та виявлений люфт. Ці ознаки не вказують лише на одну несправність, тому під час дефектування потрібно також перевірити підшипники, поршневу групу й деталі, встановлені на кінцях вала.

Як перевірити сумісність

Позначення Урал визначає сімейство бензопил, для якого пропонується колінвал, проте під час добору самої моделі техніки недостатньо. Порівняйте нову деталь зі знятим колінвалом: загальне компонування щік і шатуна, довжину та форму обох кінців вала, розташування сходинок, параметри різьби, поздовжнього паза, посадкових ділянок і отворів шатуна. Особливу увагу приділіть сторонам установлення маховика та приводних деталей. Усі сполучення мають збігатися без розточування, підпилювання та примусового встановлення.

• Тип деталі: колінчастий вал двигуна в зборі із шатуном.
• Призначення: перетворення руху поршня на обертання та передавання крутного моменту.
• Застосування: ремонт бензопили сімейства Урал.
• Виконання: дві щоки, шатун, ступінчасті кінці вала, різьбова ділянка та поздовжній паз.

Підготовка та встановлення

Заміна колінвала потребує розбирання двигуна й точного складання кривошипного механізму. Перед монтажем очищають посадкові місця та оцінюють стан підшипників, ущільнень і сполучених деталей. Зношені компоненти не варто залишати поруч із новим валом: надмірний проміжок або пошкоджена посадка можуть порушити його положення та призвести до повторного ремонту. Колінвал установлюють без ударного навантаження на різьбу та кінці вала, дотримуючись правильного розташування всіх деталей.

Після складання вал має обертатися вільно, без заїдань і помітного биття. Різьбові з'єднання затягують у послідовності та із зусиллям, передбаченими ремонтною документацією конкретної модифікації пили. До остаточного складання доцільно ще раз перевірити положення шатуна, відсутність бокового контакту щік із картером і правильне встановлення сполучених компонентів.

Колінвал SHUK підходить для планового відновлення двигуна та ремонту після зношення або пошкодження штатної деталі. Ретельне порівняння геометрії до встановлення допомагає виключити невідповідність посадок, неправильне положення навісних деталей і потребу повторно розбирати бензопилу.
