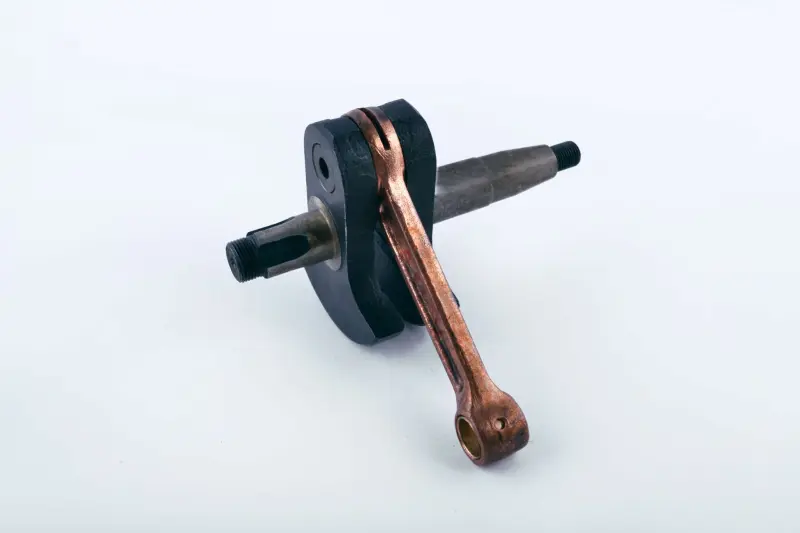

Колінвал із шатуном для бензопили «Дружба»

Колінвал із шатуном для бензопили «Дружба»

Деталь призначена для ремонту двигуна бензопили «Дружба». Колінчастий вал сприймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух поршня на обертання та передає крутний момент іншим механізмам двигуна. Справність цієї складальної одиниці важлива для рівномірного обертання, належного передавання навантаження та роботи двигуна без надмірного стукоту й вібрації.

Конструкція та призначення

Колінвал постачається у зборі із шатуном. Конструкція включає дві щоки кривошипа, шатун і два вихідні кінці вала. На обох кінцях передбачені різьбові ділянки для з’єднання зі спряженими деталями. Нижня головка шатуна з’єднана з кривошипом, а верхня слугує для з’єднання з поршнем через поршневий палець. Такий формат дає змогу замінити основну складальну одиницю кривошипно-шатунного механізму без окремого добору шатуна.

Заміна колінвала потрібна після підтвердження зношення або пошкодження штатної деталі. Підставою для розбирання та дефектування двигуна можуть бути помітний люфт шатуна, стукіт у картері, биття кінців вала, посилена вібрація, пошкоджена різьба або зношені посадкові зони. Подібні ознаки виникають також у разі несправності підшипників, поршневого пальця чи інших спряжень, тому остаточне рішення приймають після перевірки розібраного двигуна.

Що порівняти перед придбанням

• Виконання бензопили. Для техніки «Дружба» зустрічаються різні варіанти колінвалів, пов’язані з конструкцією двигуна та системою запалювання. Назви моделі недостатньо: конфігурацію деталі потрібно зіставити з демонтованим зразком.
• Форму вала. Порівняйте загальну довжину, ширину щік, довжину й форму обох кінців, розташування ступенів і виліт різьбових ділянок.
• Посадкові місця. Перевірте діаметри шийок під підшипники, довжину кожної посадкової зони та відповідність місцям установлення спряжених деталей.
• Різьбові з’єднання. Параметри різьби з обох боків мають відповідати штатному кріпленню та встановленим деталям двигуна.
• З’єднання з поршнем. Розмір верхньої головки шатуна повинен відповідати поршневому пальцю застосованої поршневої групи.

Підготовка до встановлення

Колінвал установлюють на повністю розібраному двигуні. Перед складанням перевіряють картер, корінні підшипники, ущільнення, поршень, палець і місця кріплення спряжених деталей. Зношені підшипники або пошкоджені посадки не можна залишати поруч із новою деталлю: вони здатні спричинити люфт, перекіс і повторну появу вібрації. Усі поверхні очищають від забруднень і залишків старого мастила, а придатність кожної деталі оцінюють до остаточного складання.

Під час монтажу вал потрібно встановлювати без перекосу, використовуючи відповідний інструмент. Ударне навантаження через шатун і щоки не передають, оскільки воно може порушити взаємне положення частин колінвала. Після складання перевіряють вільне обертання, відсутність зачіпання, осьовий і радіальний люфт, положення шатуна та надійність з’єднань. Перший запуск виконують лише після повного складання двигуна й перевірки правильності встановлення решти деталей.

Колінвал із шатуном підходить для відновлення бензопили «Дружба» за умови повного збігу геометрії та посадок зі штатною деталлю. Зіставлення демонтованого колінвала за всіма ключовими точками надійніше за вибір лише за назвою пили та допомагає уникнути повторного розбирання двигуна через несумісне виконання.
