Колінчастий вал бензопили ДАНИЛО-43

Колінчастий вал для бензопили ДАНИЛО-43

Колінчастий вал призначений для ремонту двигуна бензопили ДАНИЛО-43. Деталь приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент далі на привід пили. Від стану колінвала залежать рівномірність обертання, рівень вібрації, відсутність стороннього стуку та правильна взаємодія з’єднаних із ним деталей двигуна.

Конструкція та призначення

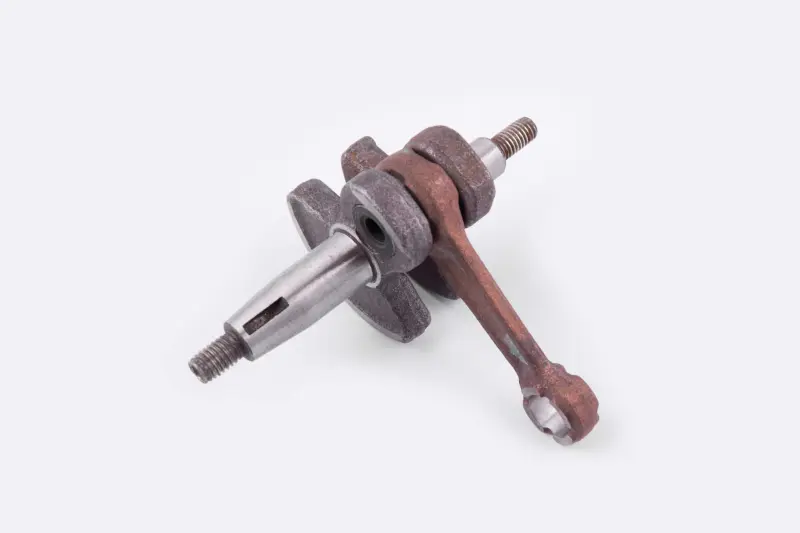

Колінвал виконаний у зборі із шатуном і двома щоками-противагами. На кінцях вала передбачені ділянки для з’єднання із суміжними деталями, зокрема різьбові частини та конічна посадкова поверхня з пазом. Така конфігурація потребує точного збігу з початковою деталлю: навіть колінвали для зовні подібних бензопил можуть відрізнятися довжиною, розташуванням посадкових зон, формою кінців і виконанням приводу.

Під час роботи двигуна шатун передає навантаження від поршня до кривошипної частини. Щоки колінвала обертаються всередині картера, а кінці вала спираються на підшипники та з’єднуються з іншими деталями двигуна. Зношення посадкових поверхонь, люфт шатуна, деформація, пошкодження різьби або паза порушують обертання та можуть супроводжуватися вібрацією, металевим стуком, заклинюванням чи нестабільною роботою пили. Перед заміною потрібно виключити несправності підшипників, ущільнень, поршневої групи та деталей приводу.

Як перевірити сумісність

Основний орієнтир для підбору — модель бензопили ДАНИЛО-43. Додатково необхідно порівняти новий колінвал зі знятою деталлю за всією геометрією, оскільки для цієї моделі трапляються різні виконання. Перевіряють загальну довжину, діаметри та ширину посадок під підшипники, форму обох кінців, розташування різьби, конфігурацію конічної ділянки й паза, розміри щік, положення шатуна та спосіб з’єднання з приводними деталями.

• Модель техніки: бензопила ДАНИЛО-43.
• Тип деталі: колінчастий вал двигуна в зборі із шатуном.
• Призначення: перетворення руху поршня на обертання та передавання крутного моменту.
• Складові конструкції: шатун, дві щоки-противаги, посадкові та різьбові ділянки вала.
• Критерій вибору: повний збіг геометрії та посадок зі знятим колінвалом.

Заміна та встановлення

Монтаж колінчастого вала пов’язаний із розбиранням двигуна та роз’єднанням картера. До складання перевіряють стан підшипників, ущільнень і посадкових місць, видаляють забруднення та залишки старих матеріалів. Підшипники мають установлюватися без перекосу, а вал — вільно обертатися після з’єднання половин картера. Удари по різьбових кінцях і щоках неприпустимі: вони здатні пошкодити посадки або спричинити биття.

Після встановлення перевіряють вільний рух шатуна, відсутність закушування, правильне положення суміжних деталей і рівномірність обертання вручну. Різьбові з’єднання складають відповідно до вимог конкретної бензопили. Якщо старий вал має помітне биття, вироблення посадок, пошкоджений паз, деформовану різьбу або надмірний люфт шатуна, встановлення справного колінвала допомагає відновити правильну кінематику двигуна. Для впевненого вибору порівняйте обидві деталі до початку остаточного складання.
