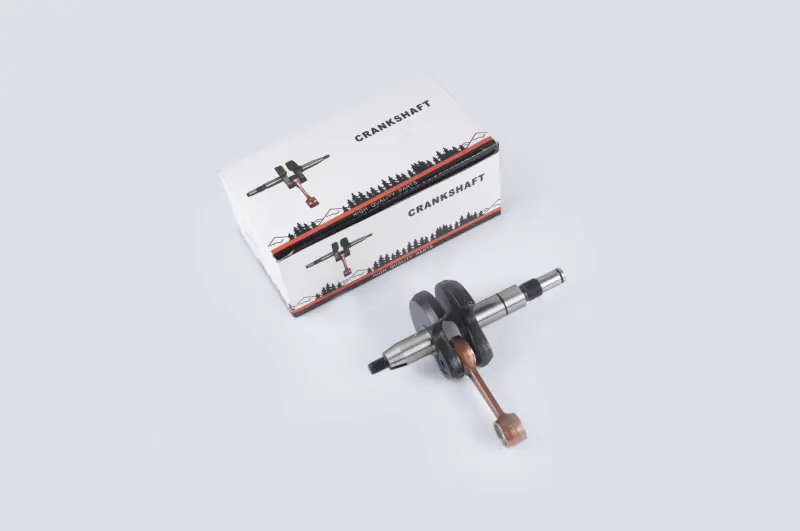

Колінвал для бензопил STIHL MS 230/250, палець 10 мм, WOODMAN

Колінвал WOODMAN для бензопил STIHL MS 230 та MS 250

Колінвал призначений для ремонту двигуна бензопил серій STIHL MS 230 і MS 250. Деталь приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент до механізмів пили. Її встановлюють під час ремонту кривошипно-шатунного механізму, коли старий вал неможливо надалі використовувати через зношення, деформацію або пошкодження посадкових ділянок.

Призначення та конструкція

Колінвал працює всередині двигуна разом із поршнем, підшипниками, ущільненнями та іншими сполученими деталями. Конструкція містить дві цапфи, щоки та шатун. Відповідно до сервісної документації для MS 230 і MS 250, колінчастий вал та шатун утворюють нерозбірну складальну одиницю. У разі пошкодження цього з'єднання встановлюють колінвал у зборі, а не намагаються замінити шатун окремо.

Правильна геометрія вала потрібна для рівномірного руху поршня та стабільного обертання сполучених механізмів. Биття, зношення шийок або пошкодження посадок можуть супроводжуватися стукотом, посиленою вібрацією та порушенням роботи привода. За таких ознак двигун розбирають і перевіряють не лише колінвал, а й підшипники, ущільнення, поршень і циліндр, оскільки подібні симптоми можуть виникати через несправність кількох деталей.

Основні параметри добору

• Тип деталі: колінчастий вал із шатуном для двигуна бензопили.
• Сумісні серії: STIHL MS 230 та STIHL MS 250.
• Діаметр поршневого пальця: 10 мм.
• Посадковий діаметр: 15 мм.
• Загальна довжина: 131 мм.
• Бренд: WOODMAN.
• Позначення деталі для зіставлення: 1123 030 0408.

Перед замовленням потрібно звірити модель бензопили, виконання двигуна, загальну довжину вала, діаметр посадок і діаметр поршневого пальця зі знятою деталлю. Збіг лише за назвою серії не замінює перевірки геометрії: в експлуатації трапляються пили різних років випуску та модифікацій. Позначення 1123 030 0408 можна використовувати як додатковий орієнтир, але визначальними залишаються модель і фактичні розміри.

Що врахувати під час заміни

Монтаж колінвала передбачає повне розбирання двигуна, зняття поршня та демонтаж старих опорних деталей. Сервісна процедура для сімейства MS 210, MS 230 і MS 250 вимагає під час установлення нового колінвала використовувати нові кулькові підшипники та сальники. Ці деталі потрібно окремо підібрати відповідно до конкретної модифікації пили й перевірити до початку складання. Для MS 230 і MS 250 також передбачений замінюваний голчастий підшипник верхньої головки шатуна.

Під час монтажу не можна передавати ударне навантаження через шатун або щоки колінвала. Посадкові поверхні очищають, підшипники встановлюють із дотриманням передбаченої технології, а крайки сальників захищають від пошкодження. Положення довгої цапфи, поршня та піддона двигуна має відповідати сервісній схемі конкретної моделі. Після складання вал повинен обертатися вільно, без заклинювання та помітного бокового биття.

Колінвал WOODMAN підходить для відновлення бензопил STIHL MS 230 і MS 250 за умови підтвердженого збігу виконання та розмірів. Ретельна попередня перевірка сполучених деталей допомагає виконати ремонт за одне розбирання та уникнути повторного відкривання двигуна через зношені підшипники, пошкоджені ущільнення або невідповідність посадок.
