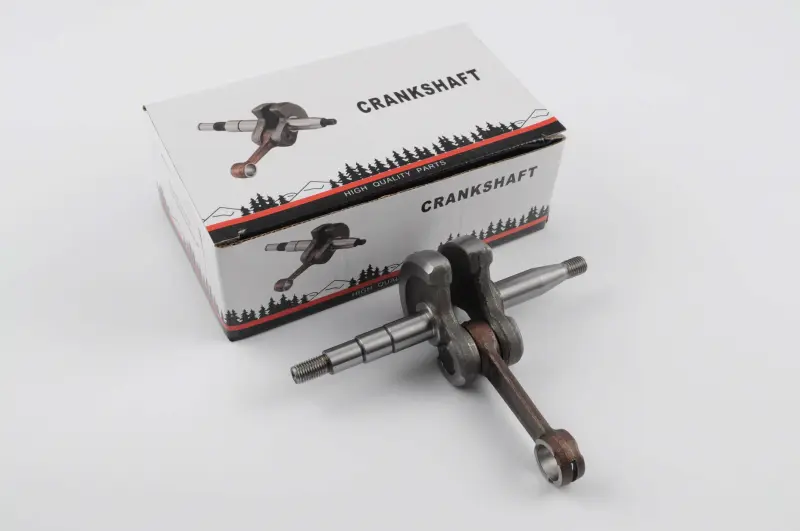

Колінвал WOODMAN для бензопил Husqvarna 137/142

Колінвал WOODMAN для бензопил Husqvarna 137 і 142

Деталь призначена для ремонту бензинових ланцюгових пил Husqvarna моделей 137 і 142. Колінвал сприймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент механізмам бензопили. Від стану цієї деталі залежать рівномірність обертання, відсутність стороннього стукоту та правильна взаємодія деталей двигуна.

Конструкція поєднує колінчастий вал, дві щоки та шатун. На кінцях вала передбачені оброблені посадкові ділянки й різьбові закінчення для з'єднання з відповідними деталями двигуна. Таке виконання дає змогу замінити основний кривошипно-шатунний механізм під час ремонту, не намагаючись відновлювати зношені шийки, деформовані щоки або з'єднання шатуна кустарним способом.

Коли потрібна заміна

Перевірка колінвала необхідна за наявності помітного биття, металевого стукоту всередині двигуна, підвищеної вібрації, зношення посадкових шийок або пошкодження пов'язаних із валом ділянок. Такі ознаки не варто оцінювати окремо: перед установленням нової деталі слід оглянути підшипники, ущільнення, картер, поршень і циліндр. Це допомагає визначити причину несправності та не перенести наслідки попереднього пошкодження на встановлений колінвал.

Що врахувати під час підбору

• Модель бензопили. Ця версія заявлена для Husqvarna 137 та Husqvarna 142. Збігу лише марки недостатньо, адже колінвали інших серій можуть відрізнятися посадковими ділянками й загальною геометрією.
• Виконання старої деталі. До складання порівняйте довжину та форму кінців вала, розташування ступенів, різьбу, ширину щік і конфігурацію шатуна з демонтованим колінвалом.
• Стан суміжних деталей. Посадкові місця підшипників і ущільнень мають відповідати встановлюваному валу та не мати пошкоджень, здатних спричинити перекіс або втрату герметичності.
• Причина ремонту. У разі стукоту чи вібрації перевірте не лише колінвал, а й люфт шатуна, підшипники, кріпильні з'єднання та стан картера.

Рекомендації зі встановлення

Заміна колінвала потребує розбирання двигуна й точного складання кривошипно-шатунного механізму. Перед монтажем очистьте внутрішні поверхні картера від забруднень і залишків попереднього мастила, перевірте посадкові місця, підшипники та ущільнення. Вал потрібно встановлювати без ударного навантаження на оброблені поверхні. Після з'єднання половин картера необхідно переконатися, що колінвал обертається вільно, без заїдань, помітного осьового перекосу та контакту щік із навколишніми деталями.

Кріплення, послідовність розбирання та затягування обирають відповідно до сервісної процедури конкретної бензопили. Якщо немає інструменту для контрольованого запресовування та перевірки співвісності, встановлення доцільно доручити майстру з ремонту бензоінструменту. Правильне складання особливо важливе для збереження посадок підшипників і нормального руху шатуна.

Колінвал WOODMAN підходить для планового відновлення двигуна Husqvarna 137 або 142 після підтвердженого зношення чи деформації штатної деталі. Перед замовленням визначте точну модель пили та зіставте геометрію демонтованого вала із запропонованою версією. Такий підхід зменшує ризик помилки під час підбору й допомагає заздалегідь виявити деталі, які доцільно обслужити одночасно з колінвалом.
