Колінчастий вал із шатуном для бензопил Goodluck GL4500/5200

Колінчастий вал із шатуном для бензопил Goodluck GL4500/5200

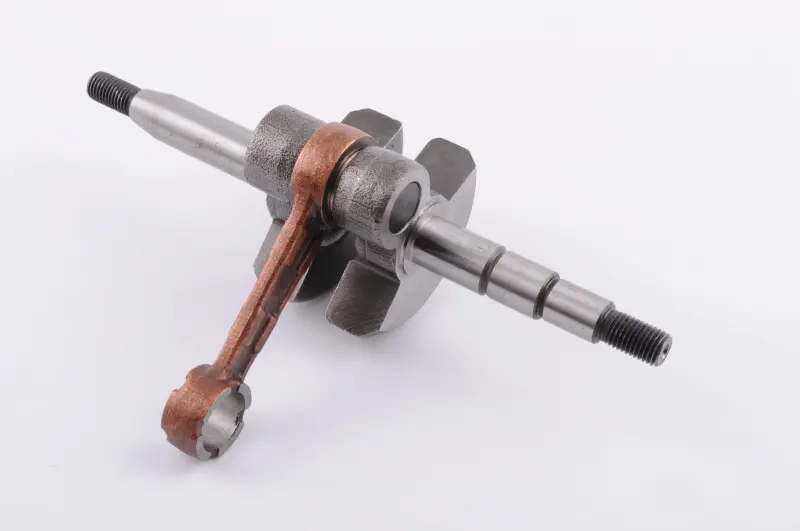

Деталь призначена для ремонту двигунів бензопил Goodluck GL4500 і GL5200. Колінчастий вал приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент далі до механізмів пили. Від стану цієї деталі залежать рівномірність обертання, рівень вібрації та правильне взаємне положення компонентів кривошипно-шатунного механізму.

Призначення та конструкція

Колінчастий вал постачається як єдина збірка із шатуном. Конструкція містить дві щоки кривошипа, з’єднаний із ними шатун і дві сторони вала з посадковими ділянками та різьбовими кінцями. Таке виконання дає змогу замінити основний комплект кривошипного механізму без відновлення зношеного з’єднання шатуна з колінчастим валом.

Під час роботи двигуна верхня головка шатуна з’єднується з поршнем через палець та голчастий підшипник. Нижня частина шатуна рухається разом із кривошипом, а вал обертається в підшипниках картера. Тому під час добору мають значення не лише моделі бензопили, а й загальна довжина деталі, діаметри посадок, розміри різьби та параметри головки шатуна.

Ця модифікація розрахована на поширену платформу бензопил типорозміру 4500/5200. Підтверджена сумісність стосується Goodluck GL4500 і GL5200. Позначення 4500 або 5200 у пил інших виробників саме по собі не підтверджує відповідність: зовні подібні двигуни можуть відрізнятися посадковими місцями, конусом, довжиною кінців вала або розташуванням сполучених деталей.

Параметри для добору

• Сумісність: бензопили Goodluck GL4500 і GL5200.
• Загальна довжина вала: 137 мм.
• Посадкові місця підшипників: діаметр 15 мм.
• Довжина шатуна: 80 мм.
• Посадковий діаметр верхньої головки шатуна: 15 мм.
• Різьбові кінці: М8 і М10.

Перед замовленням слід зіставити старий колінчастий вал за загальною довжиною, діаметрами обох підшипникових посадок, розміром верхньої головки шатуна та різьбою на кінцях. Додатково перевіряють форму й розміри конусної ділянки, положення ступенів вала та відстань між щоками. Такий контроль особливо потрібний, якщо точна модель бензопили невідома, корпус раніше ремонтували або в двигун уже встановлювали деталі іншої версії.

Коли потрібна заміна

Приводом для діагностики колінчастого вала стають помітне радіальне чи осьове биття, люфт шатуна, пошкоджена різьба, зношені посадкові поверхні, деформація кінців вала, стукіт або незвична вібрація двигуна. Подібні прояви можуть виникати й через несправність підшипників, сальників, поршневої групи чи сполучених компонентів, тому остаточне рішення приймають після розбирання та перевірки деталей.

Установлення колінчастого вала пов’язане з повним розбиранням двигуна та роз’єднанням половин картера. До складання перевіряють стан підшипників, сальників, поршневого пальця, голчастого підшипника й посадкових поверхонь картера. Пошкоджені або зношені супутні деталі не варто залишати заради швидкого ремонту: люфт, перекіс чи негерметичність здатні погіршити роботу нового колінчастого вала.

Під час монтажу потрібно забезпечити правильну посадку в підшипниках без ударного навантаження на шатун і щоки, вільне обертання після з’єднання картера та коректне положення всіх сполучених компонентів. Різьбові з’єднання складають відповідно до вимог конкретної бензопили. Після ремонту вал має обертатися плавно, без заїдань, помітного перекосу та контакту щік із картером.

Колінчастий вал із шатуном підходить для капітального ремонту Goodluck GL4500/5200, коли пошкодження або зношення неможливо усунути заміною лише зовнішніх кріпильних деталей. Ретельне зіставлення розмірів старої деталі та перевірка компонентів двигуна перед складанням допомагають уникнути повторного розбирання й відновити правильну кінематику кривошипно-шатунного механізму.
