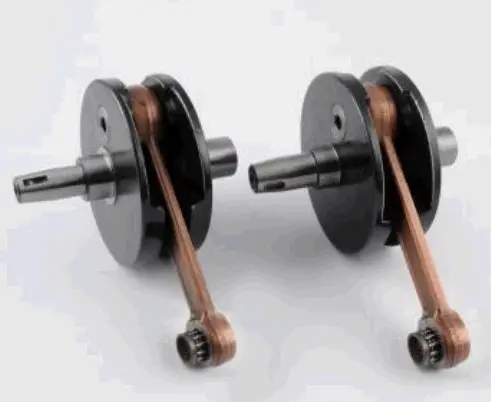

Колінчасті вали ІЖ Юпітер під сепаратор, пара

Пара колінчастих валів ІЖ Юпітер під сепаратор

Комплект призначений для ремонту двоциліндрового двотактного двигуна мотоцикла ІЖ Юпітер. У моторі цієї серії використовуються два окремі колінчасті вали, тому товар представлений парою. Кожен вал зібраний із шатуном і перетворює зворотно-поступальний рух поршня на обертання, яке далі передається механізмам двигуна та трансмісії.

Виконання «під сепаратор» стосується з’єднання верхньої головки шатуна з поршневим пальцем. У такій версії палець працює з голчастим підшипником-сепаратором, а не у втулці. Це принциповий критерій добору: варіанти під сепаратор і під втулку не можна вважати однаковими без перевірки всієї шатунно-поршневої групи. Пара розрахована на спільне встановлення у двигун відповідного виконання.

Що містить конструкція

• два окремі колінчасті вали для двоциліндрового двигуна ІЖ Юпітер;
• шатун на кожному колінчастому валу;
• щоки кривошипа та півосі з посадковими ділянками;
• виконання верхньої головки шатуна під поршневий палець із сепаратором.

Колінчастий вал сприймає зусилля через шатун, визначає рух поршня та підтримує узгоджене обертання кривошипного механізму. Стан шийок, підшипникових посадок, півосей, щік і з’єднання шатуна безпосередньо позначається на рівні вібрації, сторонніх стуках і стабільності роботи двигуна. Пару зазвичай добирають під час капітального ремонту, після виявлення биття, пошкодження посадок, помітного радіального люфту нижньої головки шатуна або несправності, що торкнулася кривошипного механізму.

Як перевірити сумісність

Перед замовленням визначте точну модифікацію двигуна та тип опори поршневого пальця. Порівняйте нові деталі зі знятою парою за конфігурацією лівого і правого валів, формою та довжиною півосей, розташуванням шпонкових або шліцьових ділянок, посадками під підшипники й суміжні деталі. Окремо перевірте діаметр поршневого пальця та розміри потрібного сепаратора. Для деталей ІЖ Юпітер трапляються різні розмірні виконання голчастих сепараторів, тому добирати їх лише за назвою моделі недостатньо.

Якщо двигун уже ремонтували або його складено з деталей різних модифікацій, орієнтуйтеся на фактичну конфігурацію картера, поршнів, пальців, підшипників і демонтованих колінчастих валів. Назва «ІЖ Юпітер» сама собою не підтверджує відповідність кожній версії двигуна. Потрібно також переконатися, що обидва вали підходять як узгоджена пара та правильно з’єднуються штатними деталями двигуна.

Рекомендації зі встановлення

Монтаж виконують під час розбирання двигуна з контролем стану картера та всіх спряжень. До складання перевіряють вільний рух шатунів, відсутність заїдань, пошкоджень різьби й посадкових поверхонь. Після розміщення валів контролюють їх центрування, обертання без заклинювання та допустиме биття. Підшипники, ущільнення, стопорні деталі й прокладки оцінюють окремо: повторне використання зношених компонентів може суттєво погіршити результат ремонту.

Під час установлення поршнів сепаратори та пальці мають відповідати верхнім головкам шатунів і вільно працювати без перекосу. Пресові операції, центрування та контроль геометрії потребують належного інструмента й досвіду. Правильно дібрана пара дає змогу відновити кривошипний механізм ІЖ Юпітер без поєднання валів різних типів і відразу зібрати обидві сторони двигуна в однаковому виконанні.
