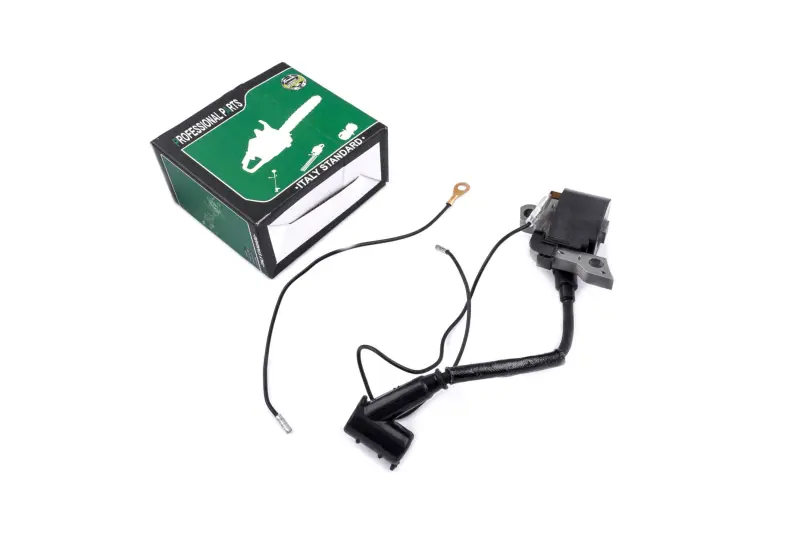

Котушка запалювання WOODMAN для STIHL MS 240–640

Котушка запалювання WOODMAN для бензопил STIHL MS

Котушка призначена для ремонту системи запалювання бензопил STIHL серій MS 240, MS 260, MS 290, MS 310, MS 340, MS 360, MS 380, MS 390, MS 440 та MS 640. Вона формує високовольтний імпульс, потрібний свічці для займання паливоповітряної суміші. Справний модуль допомагає двигуну впевнено запускатися, стабільно працювати на різних обертах і нормально реагувати на натискання курка газу.

Призначення та конструкція

Під час обертання маховика котушка взаємодіє з його магнітною системою та створює імпульс для утворення іскри на свічці. Конструкція включає корпус із двома кріпильними вушками, високовольтний провід зі свічковим ковпачком і виводи підключення. Таке виконання розраховане на монтаж біля маховика з прокладанням проводів усередині корпусу бензопили.

Котушку зазвичай замінюють, коли іскра відсутня, періодично зникає або помітно слабшає. Можливими проявами несправності є ускладнений запуск холодного чи прогрітого двигуна, нестійка робота, провали під час набору обертів і зупинка під навантаженням. Ці ознаки можуть мати й інші причини, тому перед заміною перевіряють свічку, свічковий ковпачок, високовольтний провід, контакти вимикача зупинки, стан маховика та проміжок між маховиком і модулем.

Сумісність і підбір

Котушка заявлена для бензопил STIHL MS 240, MS 260, MS 290, MS 310, MS 340, MS 360, MS 380, MS 390, MS 440 та MS 640. У техніки різних років випуску й модифікацій однієї серії деталі системи запалювання можуть відрізнятися, тому самого збігу номера моделі недостатньо. Перед замовленням потрібно зіставити демонтовану котушку з новою деталлю за формою корпусу, розташуванням кріпильних вушок, конфігурацією виводів, типом свічкового ковпачка та маршрутом високовольтного проводу.

• Моделі: STIHL MS 240, 260, 290, 310, 340, 360, 380, 390, 440 та 640.
• Призначення: формування імпульсу для іскроутворення в бензиновому двигуні бензопили.
• Конструкція: модуль із кріпильними вушками, проводом до свічки, ковпачком і виводами підключення.
• Бренд: WOODMAN.

Що врахувати під час установлення

Монтаж виконують на очищене штатне місце біля маховика. Котушку спочатку встановлюють без остаточного затягування, далі виставляють передбачений виробником бензопили проміжок між модулем і маховиком та лише після цього фіксують кріплення. Довільний проміжок здатний погіршити іскроутворення або спричинити контакт деталі, що обертається, з корпусом котушки, тому потрібне значення беруть із сервісних даних конкретної моделі.

Високовольтний провід прокладають штатним маршрутом без різких перегинів, натягування та контакту з рухомими або сильно нагрітими частинами. Свічковий ковпачок має щільно з'єднуватися зі свічкою, а решта виводів — підключатися відповідно до схеми бензопили. До остаточного складання перевіряють вільне обертання маховика, надійність з'єднань і роботу вимикача зупинки.

Ця котушка підходить для планового ремонту перелічених бензопил і відновлення іскроутворення після підтвердження несправності попереднього модуля. Точне зіставлення виконання до початку монтажу допомагає уникнути помилки під час підбору та зберегти правильне розташування всіх проводів під кожухом.
