Котушка запалювання для бензопили Goodluck 4500/5200 WOODMAN

Котушка запалювання для бензопили Goodluck 4500/5200 WOODMAN

Модуль призначений для ремонту системи запалювання бензопил Goodluck серій 4500 і 5200. Котушка взаємодіє з маховиком двигуна, формує високовольтний імпульс і передає його до свічки. Іскра в камері згоряння запалює паливну суміш, тому справність цієї деталі безпосередньо пов’язана із запуском двигуна та його сталою роботою на різних обертах.

Призначення та конструкція

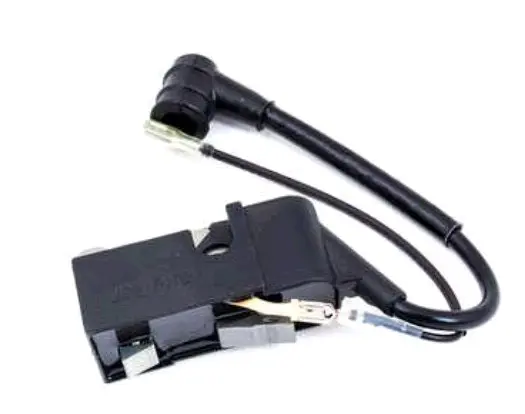

Котушка виконана єдиним модулем із сердечником, високовольтним проводом і свічковим ковпачком. Ковпачок установлюється на контакт свічки, а окремий тонкий провід слугує для під’єднання вимикача запалювання. Така конструкція відповідає поширеному компонуванню бензопил типорозміру 4500/5200 та дає змогу замінити модуль разом із приєднаним проводом, не залишаючи старий високовольтний вивід.

Несправність запалювання може проявлятися відсутністю або періодичним зникненням іскри, ускладненим запуском, зупинкою прогрітого двигуна чи нестабільною роботою під навантаженням. Ці ознаки не завжди вказують лише на котушку: перед заміною перевіряють свічку, стан ковпачка та проводу, вимикач двигуна, контакти й проміжок між сердечником модуля та маховиком. Така послідовність допомагає виключити прості причини й не замінювати справну деталь.

Що звірити під час вибору

Позначення 4500 і 5200 використовуються для багатьох бензопил подібної конструкції, проте деталі різних виконань можуть відрізнятися. Для правильного підбору недостатньо орієнтуватися лише на цифри моделі. Зніміть верхню кришку пилки та зіставте нову котушку зі старою за загальною формою корпусу, розташуванням сердечника, точками кріплення, напрямком виходу високовольтного проводу і способом приєднання проводу вимкнення.

• Модель пилки: модуль заявлений для Goodluck 4500/5200; назва моделі має збігатися з позначенням вашої бензопили.
• Кріплення: положення монтажних отворів і посадка сердечника мають відповідати знятій котушці.
• Під’єднання: перевірте розташування тонкого проводу вимикача та тип його контакту.
• Високовольтна частина: порівняйте довжину й напрямок прокладання проводу, щоб він вільно діставав до свічки та не торкався маховика або гарячих деталей двигуна.
• Свічковий ковпачок: його форма має давати змогу надійно встановити наконечник на свічку й повернути захисні частини корпусу на місце.

Установлення та перевірка

Заміну виконують на зупиненій та охололій бензопилі. Перед розбиранням знімають свічковий ковпачок і очищають ділянку біля маховика, щоб забруднення не потрапило всередину корпусу. Старий модуль від’єднують від вимикача та знімають із кріплень. Нову котушку розташовують біля маховика в тому самому положенні, прокладають провід без різких перегинів і затискання, а проміжок виставляють за вимогами настанови до конкретної бензопили. Кріплення затягують рівномірно, після чого вручну перевіряють вільне обертання маховика.

Після складання потрібно переконатися, що провід не затиснутий кришкою, не торкається рухомих частин і надійно з’єднаний зі свічкою. Далі перевіряють появу іскри та роботу вимикача зупинки двигуна. Якщо після встановлення запуск не відновився, діагностику продовжують із перевірки свічки, проводки, контактів, паливної системи та компресії. Котушка Goodluck 4500/5200 WOODMAN підходить для планового ремонту за підтвердженої несправності старого модуля та збігу його конструктивного виконання.
