Котушка запалювання тюнінгова 4T CG125/150, помаранчева, зі свічковим ковпачком

Котушка запалювання 4T CG125/150 зі свічковим ковпачком

Котушка призначена для системи запалювання чотиритактних мотоциклетних двигунів сімейства CG125/150. Вона перетворює вхідний імпульс на високу напругу, потрібну для утворення іскри на свічці. Деталь можна використовувати під час ремонту техніки, де встановлена котушка відповідного типу, а також для заміни пошкодженого корпуса, високовольтного дроту або свічкового ковпачка.

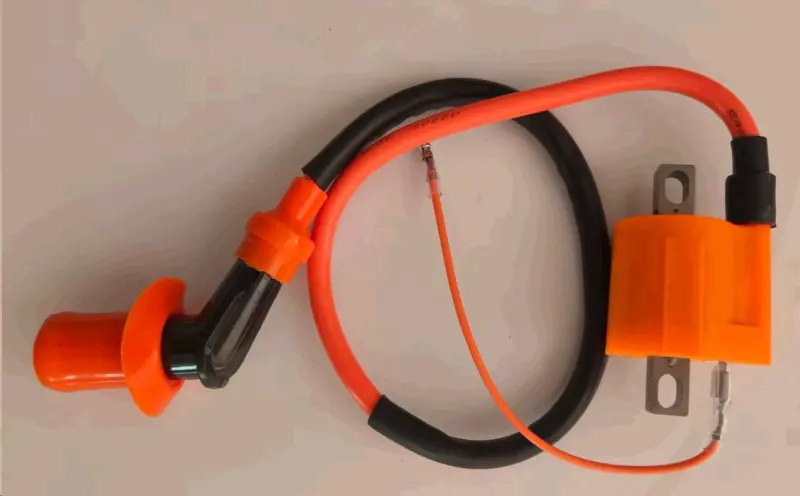

Виконання поєднує помаранчевий корпус котушки, приєднаний високовольтний дріт і кутовий свічковий ковпачок. Ковпачок надягається на контактний вивід свічки, а вигнута форма допомагає спрямувати дріт у моторному відсіку без різкого перегину біля свічки. Металевий кронштейн має два видовжені монтажні отвори. Таке компонування дає змогу закріпити котушку на передбаченому місці та скоригувати положення корпуса в межах доступного кріплення.

Що врахувати під час підбору

Позначення CG125/150 вказує на застосування з відповідним сімейством чотиритактних двигунів об’ємом 125 або 150 см³. Самого збігу робочого об’єму недостатньо: різні моделі та роки випуску техніки можуть мати інші кріплення, роз’єми й розташування компонентів. Перед вибором порівняйте нову котушку зі штатною деталлю та перевірте конструктивну відповідність.

• Тип двигуна: чотиритактний двигун сімейства CG125/150.
• Кріплення: форма металевого кронштейна, кількість отворів, відстань між точками фіксації та вільне місце для корпуса.
• Підключення: тип і кількість низьковольтних виводів мають відповідати проводці конкретного мотоцикла.
• Високовольтна частина: довжини дроту має вистачати для прокладання до свічки без натягу та контакту з рухомими або сильно нагрітими деталями.
• Свічковий ковпачок: перевірте його форму, кут виходу дроту та посадку на свічці, що використовується.

Коли потрібна заміна

Перевірити котушку доцільно за відсутності іскри, ускладненого запуску, пропусків займання або нестабільної роботи двигуна. Подібні ознаки також можуть бути пов’язані зі свічкою, комутатором, датчиком, з’єднаннями чи проводкою, тому перед заміною бажано діагностувати всю систему запалювання. Підставою для встановлення нової деталі можуть бути тріщини корпуса або ковпачка, пошкоджена ізоляція високовольтного дроту, окиснені контакти та ослаблена посадка з’єднань.

Рекомендації зі встановлення

Монтаж виконують за зупиненого двигуна. Спочатку корпус фіксують на штатному місці, після цього під’єднують низьковольтні виводи та встановлюють ковпачок на свічку. З’єднання повинні входити щільно й без перекосу, а дріт потрібно прокласти вільною дугою. Під час зняття ковпачка не слід тягнути за дріт або допускати його перетискання кріпленням і деталями облицювання.

Після монтажу перевірте надійність фіксації, відсутність натягу дротів і стійкість усіх з’єднань. Перший запуск дасть змогу оцінити стабільність іскроутворення та роботу двигуна в різних режимах. Якщо несправність залишилася, потрібно продовжити діагностику пов’язаних компонентів, адже нова котушка усуває проблему лише тоді, коли причиною була сама котушка, її дріт або ковпачок.

Ця версія підійде власникам техніки з чотиритактним двигуном CG125/150, яким потрібна котушка в зборі з високовольтним дротом і кутовим свічковим ковпачком. Точне порівняння кріплення, виводів і маршруту дроту зі знятою деталлю допомагає уникнути помилки під час вибору та встановити запчастину без перероблення штатного компонування.
