Котушка запалювання для мопеда Active

Котушка запалювання для мопеда Active

Виносна високовольтна котушка призначена для системи запалювання мопеда Active. Вона приймає керувальний імпульс від відповідних компонентів системи, підвищує напругу та передає її до свічки високовольтним проводом. Утворений між електродами свічки розряд запалює паливоповітряну суміш, тому справність котушки безпосередньо пов’язана з упевненим запуском і стабільною роботою бензинового двигуна.

Призначення та конструкція

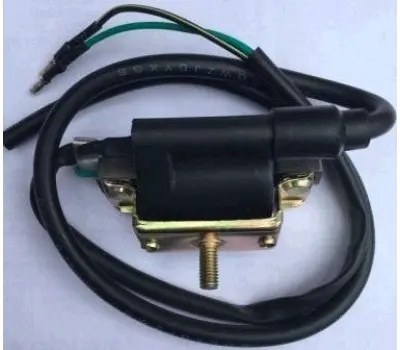

Котушка має ізольований корпус і металеву основу для кріплення. У конструкції передбачено два тонкі проводи для підключення та приєднаний високовольтний провід, який прокладається в напрямку свічки. Різьбова шпилька на основі дає змогу зафіксувати деталь у штатному місці. Така котушка встановлюється окремо від генератора й не потребує регулювання проміжку відносно маховика.

Котушка підвищує напругу, проте не визначає момент появи іскри самостійно. У роботі системи також беруть участь свічка, свічковий наконечник, комутатор, імпульсний датчик, проводка та з’єднання з масою. Якщо іскра зникла, виникає з перебоями або стала слабкою, перевіряти потрібно весь пов’язаний набір компонентів. Подібні ознаки можуть бути спричинені забрудненою чи зношеною свічкою, пошкодженим наконечником, ненадійним контактом, порушенням ізоляції проводу або несправністю інших деталей запалювання.

Що звірити під час вибору

Назва Active охоплює мопеди різних років випуску та комплектацій, тому самого позначення моделі недостатньо для безпомилкового підбору. Перед замовленням порівняйте нову котушку зі знятою деталлю та перевірте:

• кількість і тип низьковольтних підключень;
• форму металевої основи, розташування шпильки та спосіб фіксації;
• напрямок виходу високовольтного проводу з корпусу;
• достатність довжини проводу для прокладання до свічки без натягу;
• спосіб з’єднання проводу зі свічковим наконечником;
• відповідність схемі запалювання конкретної модифікації мопеда Active.

Окремо уточніть потребу у свічковому наконечнику: це виконання має високовольтний провід, але наявність наконечника у складі позиції не підтверджена. Якщо старий наконечник залишається в експлуатації, він повинен підходити до проводу та надійно з’єднуватися зі свічкою.

Встановлення та перевірка

Перед демонтажем старої котушки запам’ятайте розташування проводів і маршрут високовольтного кабелю. Нову деталь закріплюють металевою основою у передбаченій точці, зберігаючи надійний контакт кріплення та не деформуючи корпус. Низьковольтні виводи приєднують за схемою мопеда, а кабель укладають без різких перегинів, натягу та затискання між сусідніми деталями. Його потрібно відвести від рухомих механізмів, гострих крайок і поверхонь, які сильно нагріваються.

Після монтажу перевірте щільність роз’ємів, фіксацію котушки, з’єднання високовольтного проводу з наконечником і посадку наконечника на свічці. Далі оцінюють наявність стабільної іскри та роботу двигуна під час запуску, на холостому ходу й при наборі обертів. Якщо перебої залишилися, діагностику продовжують за іншими компонентами системи, не замінюючи справні деталі без перевірки.

Котушка підходить для ремонту мопеда Active за умови збігу кріплення, підключень і конфігурації високовольтного проводу. Порівняння цих ознак зі старою деталлю допомагає уникнути перероблення проводки та правильно розмістити котушку у штатній зоні.
