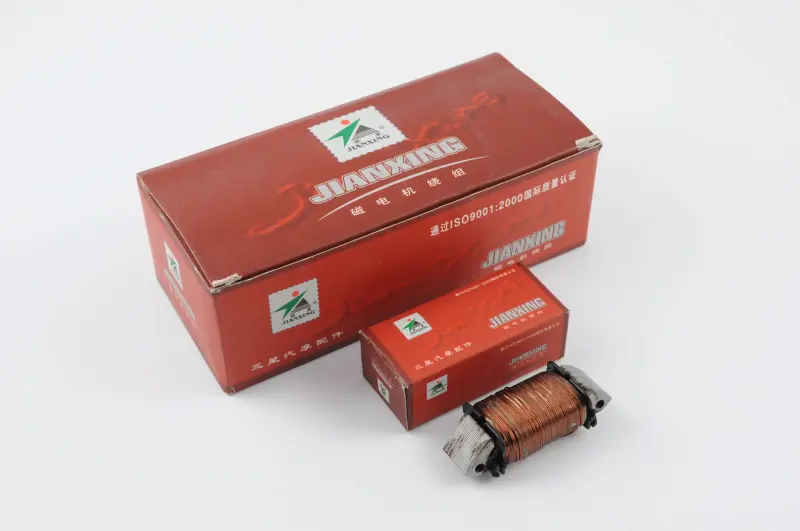

Котушка генератора Delta (большая) JIANXING

Котушка генератора JIANXING для Delta, велика

Велика котушка генератора JIANXING призначена для мопеда Delta та встановлюється в системі магнето. Це окремий намотувальний елемент з осердям, кріпильними ділянками й проводом для приєднання до штатної проводки. Деталь застосовують під час ремонту генераторної частини, коли потрібно замінити несправну котушку без заміни інших справних компонентів магнето.

Котушка належить до великого виконання. Для мопедів Delta трапляються зовні подібні малі котушки, тому для правильного вибору важливо зіставити нову деталь із демонтованою: форму осердя, розташування отворів, посадкових ділянок, вихід проводу та варіант його приєднання. Однакова назва мопеда або близький об’єм двигуна не гарантують відповідності конкретній основі магнето.

Застосування та добір

Деталь розрахована на встановлення в генератор Delta; її застосовують у вузлах магнето двигунів 139FMB (1P39FMB) і JH50–125 за умови збігу конструкції. Якщо на техніці змінювали двигун, основу магнето або проводку, перед замовленням необхідно перевірити встановлену котушку. Зіставлення виконують після зняття кришки генератора, щоб побачити розташування кріплень і маршрут проводу.

• Переконайтеся, що потрібна саме велика котушка, а не мале виконання.
• Зіставте форму осердя, кількість і розташування кріпильних отворів.
• Перевірте посадкові поверхні та положення котушки на основі магнето.
• Порівняйте місце виходу проводу, його напрямок і спосіб приєднання.

Такий підхід особливо важливий для мопеда з невідомою історією обслуговування. Навіть за зовнішньої схожості деталей різниця у кріпленні, посадці або виході проводу може завадити встановленню на штатне місце. Перевірка безпосередньо на основі магнето дає змогу заздалегідь визначити, чи відповідає котушка конкретному генераторному вузлу.

Встановлення

Роботи виконують після отримання доступу до генератора та демонтажу несправної котушки. Нову котушку встановлюють на основу без перекосу, суміщають точки кріплення та фіксують кріпленням, передбаченим конструкцією двигуна. Провід укладають штатним маршрутом. Не можна допускати його затискання кришкою, натягу, перегину біля виводу чи контакту з рухомими деталями.

Після складання повертають демонтовані елементи на місце та перевіряють роботу генераторного обладнання за регламентом мопеда. За відсутності попередньої діагностики перед заміною слід оглянути роз’єми, ізоляцію проводу й основу магнето: пошкодження цих елементів можуть впливати на роботу системи. Котушка підходить для ремонту за підтвердженого збігу великого виконання, посадки, кріплень і підключення.
