Кнопка фіксатора шпинделя для КШМ Stern AG-230B

Кнопка фіксатора шпинделя для КШМ Stern AG-230B

Кнопка працює у механізмі блокування шпинделя кутової шліфувальної машини Stern AG-230B. Після натискання фіксатор не дає шпинделю прокручуватися, завдяки чому можна послабити або затягнути притискну гайку під час заміни відрізного, шліфувального чи іншого робочого диска. Справна деталь відновлює звичний порядок заміни оснащення та полегшує обслуговування інструмента.

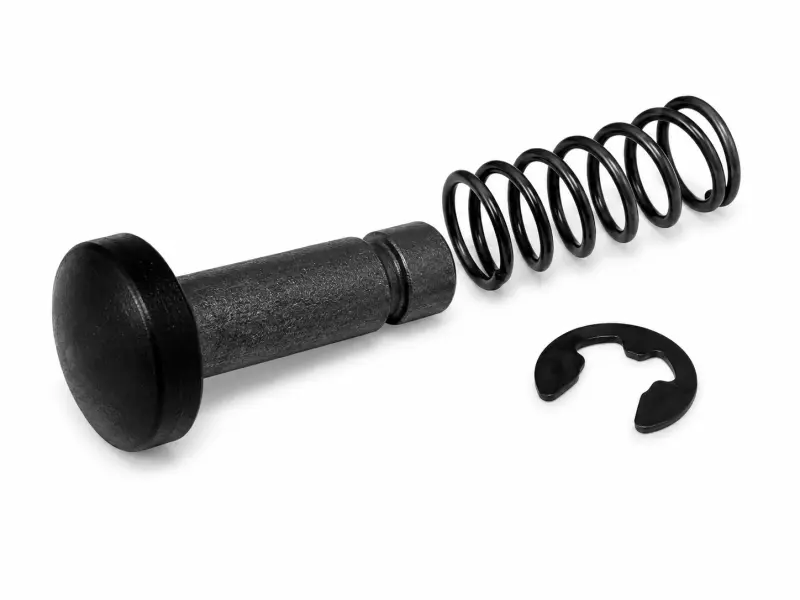

Це пружинний натискний фіксатор зі стопорним кільцем, який встановлюється у редукторній частині КШМ. Пружина повертає кнопку у вихідне положення, а стопорне кільце утримує її в посадковому місці. Деталь належить саме до вузла блокування шпинделя та не виконує функцію клавіші ввімкнення. Її використовують для короткочасної фіксації механізму під час заміни диска, а не для зупинення шпинделя, що обертається.

Ознаки несправності

Кнопку варто замінити, якщо вона тріснула, загубилася, не повертається після натискання або не тримається в корпусі редуктора. Ремонт також потрібен, коли фіксатор натискається, проте не блокує шпиндель і не дає нормально зняти чи встановити робочий диск. Разом із кнопкою перевірте пружину та стопорне кільце, адже від їхнього стану залежать правильне положення деталі, її надійне утримання в посадковому місці та повернення після відпускання.

Запчастина використовується для відновлення вузла блокування після механічного пошкодження або втрати старого фіксатора, а також під час планового ремонту редуктора. Після встановлення кнопка має рухатися без перекосу, фіксувати нерухомий шпиндель і самостійно повертатися у вихідне положення.

Підбір перед купівлею

Під час вибору враховуйте модель Stern AG-230B, але не обмежуйтеся лише її позначенням. Для цієї КШМ трапляються різні виконання фіксатора, тому нову запчастину потрібно зіставити з демонтованою. Схожі зовні кнопки можуть мати іншу посадку й не встановитися у конкретний корпус редуктора.

Порівняйте форму кнопки, діаметр і довжину посадкової частини, розташування канавки для стопорного кільця та форму торця. Також зіставте параметри пружини. Загального визначення «кнопка для болгарки 230» для точного добору недостатньо. Якщо стара деталь збереглася, безпосереднє порівняння її конструкції з новою кнопкою допоможе правильно підібрати виконання для наявного вузла.

Встановлення та перевірка

Перед початком робіт від’єднайте КШМ від електромережі та дочекайтеся повної зупинки шпинделя. Очистьте посадкове місце від пилу й залишків старого мастила. Під час розбирання зберігайте послідовність розташування знятих елементів, щоб правильно встановити кнопку, пружину та стопорне кільце. Фіксатор має стати у своє місце рівно, без перекосу.

Після складання перевірте вільне натискання кнопки, відсутність заїдань і чітке повернення у вихідне положення. Далі переконайтеся, що механізм утримує лише повністю нерухомий шпиндель і дозволяє штатно послабити або затягнути притискну гайку. Натискати фіксатор під час обертання шпинделя не можна. Правильно підібрана кнопка відновлює роботу вузла блокування та повертає зручність заміни робочих дисків.
