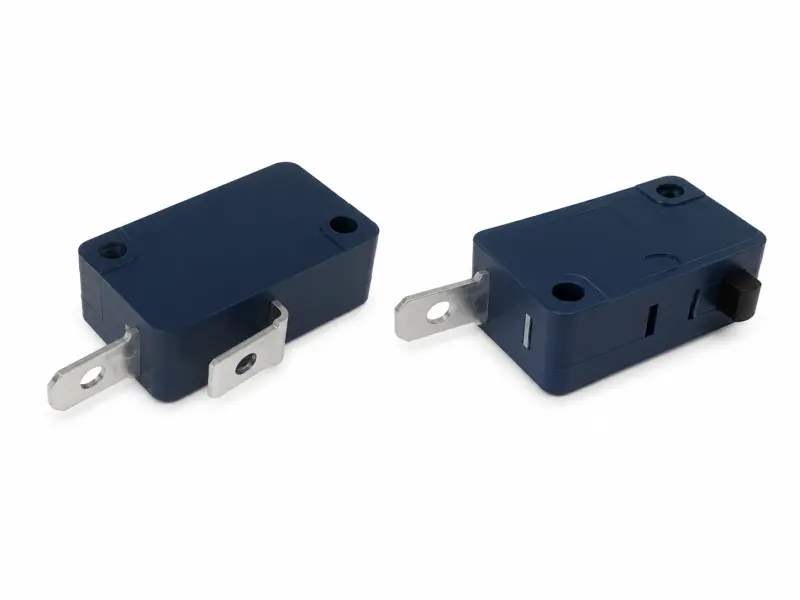

Мікровимикач для електропили, 2 контакти AZT

Мікровимикач для електропили, 2 контакти AZT

Компактний мікровимикач призначений для ремонту електропили, коли потрібно відновити керування подачею живлення або роботу механічного блокування. Деталь спрацьовує від натискання: механізм пили впливає на виступний штовхач, після чого мікровимикач виконує комутацію. Двоконтактне виконання встановлюють замість деталі з такою самою схемою підключення та відповідною посадкою в корпусі інструмента.

Конструкція складається з корпусу, двох пласких виводів для приєднання проводів і виступного приводного елемента. Для правильного вибору недостатньо врахувати лише кількість контактів. Потрібно зіставити форму корпусу, розташування та напрямок виводів, положення штовхача, точки фіксації й спосіб натискання з боку механізму конкретної електропили. Усі ці елементи мають відповідати місцю монтажу та забезпечувати вільну роботу привода після складання.

Коли потрібна заміна

Мікровимикач варто перевірити, якщо електропила не реагує на штатне натискання органів керування, запускається з перебоями або її робота залежить від положення руків’я чи захисного механізму. Такі ознаки можуть бути пов’язані також із проводкою, кнопкою, роз’ємами або іншим компонентом керування, тому перед заміною слід оглянути демонтовану деталь і перевірити її роботу. Тріщини корпусу, нестабільне натискання штовхача та відсутність належної реакції інструмента є підставою ретельно продіагностувати цей вузол.

Що перевірити під час добору

• Кількість контактів. Деталь має два контакти. Їхня кількість повинна збігатися з виконанням знятого мікровимикача.
• Форма та напрямок виводів. Порівняйте пласкі клеми, їхню орієнтацію і наявний простір для підключення штатних проводів без натягу.
• Положення штовхача. Приводний елемент має розташовуватися в потрібній точці відносно корпусу та правильно взаємодіяти з механізмом натискання.
• Посадка в інструменті. Зіставте габарити корпусу, точки фіксації та вільне місце всередині руків’я або захисного вузла.
• Схема підключення. Проводи переносять відповідно до їхнього початкового розташування в конкретній електропилі. Зовнішня подібність деталей не є підставою змінювати підключення.

Монтаж і перевірка

Перед установленням зручно покласти старий і новий мікровимикачі поруч. Це дає змогу до складання інструмента зіставити корпуси, контакти, кріплення та приводні частини. Після монтажу штовхач повинен натискатися механізмом пили без перекосу, а проводи — приєднуватися до пласких виводів у початковому порядку та розміщуватися всередині корпусу без натягу.

Перед розбиранням електропилу необхідно повністю від’єднати від мережі. Під час демонтажу варто зафіксувати розташування проводів і положення старої деталі, щоб зберегти початкову схему при складанні. Якщо немає досвіду діагностики та підключення електричних компонентів, роботу слід доручити кваліфікованому майстру. Після встановлення потрібно переконатися, що корпус складений правильно, проводи не затиснуті, а механічний привод вільно впливає на штовхач.

Цей двоконтактний мікровимикач обирають для локального ремонту вже визначеного несправного вузла без заміни більших частин електропили. Він підходить у випадках, коли демонтована деталь збігається за кількістю виводів, формою корпусу, способом кріплення та розташуванням штовхача. Ретельне порівняння перед монтажем зменшує ризик невідповідної посадки та допомагає відновити передбачену конструкцією реакцію електропили на механічне керування.
