Статор генератора 4T Profactory 250, 12 котушок, 5 проводів

Статор генератора 4T Profactory 250

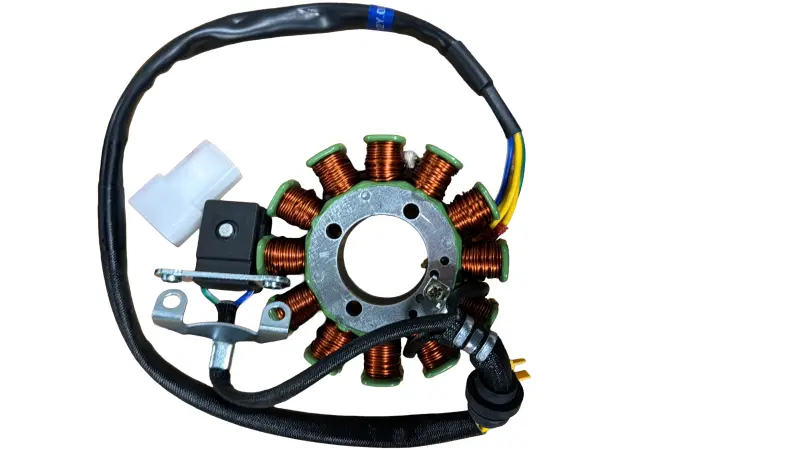

Статор призначений для генераторної системи мотоцикла Profactory 250 із чотиритактним двигуном. Цей нерухомий вузол генератора виробляє електроенергію для заряджання акумулятора, освітлення та роботи бортової електромережі. Представлене виконання має 12 котушок, 5 проводів і трифазну схему. Така конфігурація повинна відповідати штатній електриці мотоцикла, тому під час добору потрібно врахувати всі конструктивні ознаки деталі.

Вузол виконаний на статорній основі та постачається в зборі з обмотками, проводкою, роз’ємами й додатковими компонентами, розташованими на основі. Готова збірка дає змогу замінити несправний штатний статор без самостійного перемотування обмоток і відновлення старого кабелю. Для правильного встановлення нова деталь має збігатися зі знятим вузлом за формою основи, монтажними й центральним отворами, розміщенням компонентів, а також за довжиною та напрямком виведення проводки.

Як правильно дібрати статор

Спочатку перевірте основні параметри: деталь повинна мати 12 котушок, п’ять проводів і трифазну схему. Далі зіставте геометрію основи, кількість кріпильних отворів та їхнє розташування. Окремої уваги потребують типи роз’ємів, місце виходу кабелю, напрямок прокладання проводів і положення додаткових компонентів. Усі ці елементи мають відповідати штатному вузлу та конструкції кришки генератора.

Добирати деталь лише за моделлю та об’ємом двигуна не варто. Різні версії Profactory 250 можуть мати відмінності у проводці та кришках генератора навіть за однакового робочого об’єму двигуна. Перед замовленням зніміть або уважно огляньте встановлений статор і послідовно порівняйте його з новою деталлю. Збіг кількості котушок і проводів не скасовує перевірки кріплень, геометрії, роз’ємів та кабельного виводу.

• Призначення: робота в генераторній системі чотиритактного Profactory 250.
• Електрична конфігурація: 12 котушок, 5 проводів і 3 фази.
• Виконання: основа з обмотками, проводкою, роз’ємами та додатковими компонентами в зборі.
• Критерії добору: конфігурація обмоток, точки кріплення, геометрія основи, роз’єми та розташування проводки.

Коли варто замінити статор

Діагностика генераторного вузла потрібна, якщо акумулятор не заряджається, електрична система працює нестабільно, на обмотках є сліди перегрівання або пошкоджені ізоляція чи проводка. Проте кожна із цих ознак може бути пов’язана не лише зі статором. До заміни перевірте контакти та роз’єми, з’єднання проводки, акумулятор і регулятор напруги. Новий статор установлюють після підтвердження несправності генераторного вузла.

Заміна потрібна у разі пошкодження обмоток і дає змогу відновити штатну конфігурацію електросистеми. Під час монтажу закріпіть вузол у передбачених точках і прокладіть кабель штатним маршрутом. Проводи не повинні потрапляти під кришку, затискатися, натягуватися або перешкоджати правильному складанню. Роз’єми потрібно з’єднати надійно, контролюючи правильність підключення.

Установлення та перевірка після складання

Роботи виконують відповідно до сервісної процедури конкретного двигуна. Перед остаточним установленням кришки переконайтеся, що основа розташована правильно, кріпильні отвори збіглися, компоненти не впираються в сусідні деталі, а кабель виходить у передбаченому напрямку. Після складання перевірте заряджання акумулятора та роботу електричних споживачів. Цей статор обирають для Profactory 250 лише за повного збігу конфігурації генератора, кріплень і штатної проводки.
