Датчик рівня пального Enduro/Kross AMG

Датчик рівня пального Enduro/Kross AMG

Датчик контролює залишок бензину в баку мотоциклів Enduro/Kross і передає відповідний сигнал до штатної системи індикації. Справний вузол дає змогу стежити за зміною рівня пального під час щоденних поїздок, руху бездоріжжям і технічного обслуговування мотоцикла. Деталь призначена для заміни попереднього датчика, якщо покажчик більше не реагує на переміщення поплавка, працює з перебоями або встановлений вузол було пошкоджено під час ремонту бака.

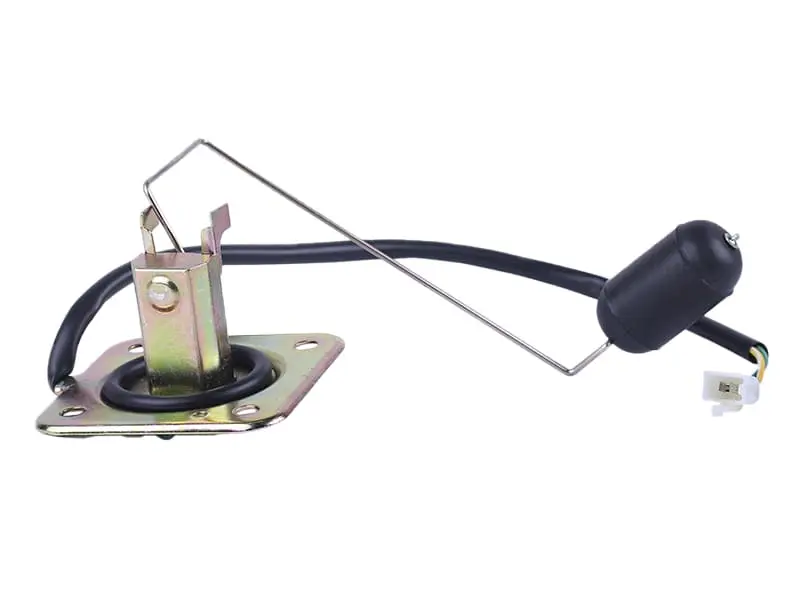

Основою конструкції є поплавок на довгому рухомому важелі. Коли кількість бензину в баку змінюється, поплавок переміщується разом із його рівнем, а електрична частина датчика передає сигнал на покажчик. Провід виведений до компактного електричного роз’єму. Вузол установлюється через монтажну площадку з кріпильними отворами, а передбачене конструкцією ущільнювальне кільце розміщується між площадкою та посадковим місцем бака.

Будова та призначення

• поплавковий механізм відстежує зміну рівня пального;
• довгий важіль забезпечує переміщення поплавка всередині бака;
• електричний роз’єм призначений для підключення датчика до системи індикації;
• монтажна площадка фіксує вузол на передбаченому посадковому місці;
• ущільнювальне кільце рівно вкладається по контуру з’єднання.

Перед замовленням уважно порівняйте датчик зі знятим штатним вузлом. Позначення Enduro/Kross стосується техніки, яка може відрізнятися роком випуску та комплектацією, тому самого збігу серії недостатньо. Зіставте форму й розташування монтажної площадки, кількість кріпильних отворів і відстань між ними, положення отворів відносно корпусу, конфігурацію електричного роз’єму, а також довжину та початковий вигин важеля поплавка. Усі ці елементи мають відповідати конструкції деталі, яку замінюють.

Окремо перевірте важіль: його довжина та форма визначають траєкторію руху поплавка в баку. Не намагайтеся припасувати вузол перегинанням важеля, адже рухома частина повинна зберігати початкове положення. Під час огляду й монтажу тримайте деталь за корпус або монтажну площадку, не переносьте її за провід і не прикладайте зусилля до роз’єму. Поплавок має рухатися вільно, без примусової зміни форми важеля.

Установлення датчика

Перед монтажем очистьте посадкове місце бака. Переконайтеся, що на поверхні немає забруднень, які можуть завадити рівному положенню площадки та ущільнювального кільця. Укладіть кільце без перекручування й перекосу, після чого обережно введіть поплавок із важелем у бак, не змінюючи їхньої штатної форми. Сумістіть кріпильні отвори площадки з посадковим місцем і затягуйте кріплення рівномірно. Послідовне рівномірне затягування допомагає не допустити перекосу монтажної площадки.

Після механічного встановлення під’єднайте електричний роз’єм. До остаточного складання перевірте реакцію індикатора, обережно змінюючи положення поплавка. Так можна переконатися, що сигнал передається, а покажчик реагує на рух механізму. Якщо показання відсутні або змінюються з перебоями, повторно перевірте підключення роз’єму та вільний хід поплавка, не згинаючи важіль.

Характеристики

• тип деталі: датчик рівня пального в бак;
• принцип роботи: поплавковий;
• серія техніки: Enduro/Kross;
• виконання: монтажна площадка, важіль із поплавком, провід та електричний роз’єм;
• складова конструкції: ущільнювальне кільце;
• бренд: AMG.

Датчик призначений для відновлення штатного контролю залишку бензину за умови повного збігу посадкової частини, роз’єму та поплавкового механізму зі знятим вузлом. Ретельне порівняння перед купівлею та акуратне встановлення без деформації важеля допоможуть правильно підібрати й установити деталь.
