Поршнева група R190N 90 мм STD «Підкова» з гільзою та манжетами

Поршнева група R190N 90 мм STD із форкамерою «Підкова»

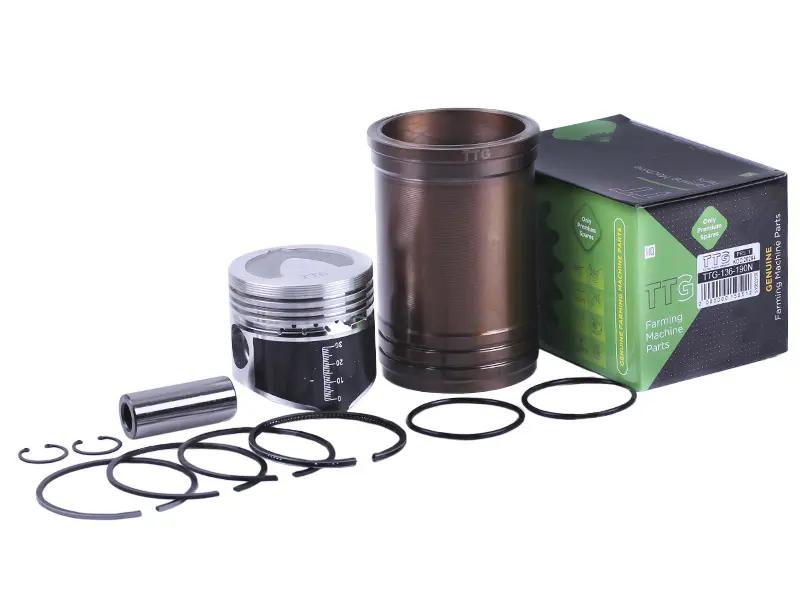

Комплект призначений для відновлення циліндро-поршневої групи дизельного двигуна R190N. Він розрахований на номінальний діаметр 90 мм і стандартне виконання STD, тому підходить для ремонту мотора, у якому збережена штатна розмірна група. Поршень має форкамеру типу «Підкова» та тефлонове покриття спідниці; разом із ним установлюються нова гільза й ущільнення.

Склад і призначення деталей

До комплекту входять поршень, циліндрова гільза, поршневий палець, поршневі кільця, стопорні кільця та манжети. Такий набір дає змогу міняти пов’язані між собою деталі одночасно, не добираючи основні компоненти окремо. Поршень сприймає тиск газів і передає зусилля через палець на шатун, гільза утворює поверхню руху поршня, а кільця підтримують компресію та контролюють масляну плівку на стінці циліндра. Стопорні кільця фіксують палець у поршні. Манжети герметизують посадкові зони гільзи у двигуні з водяним охолодженням.

• Діаметр: 90 мм.
• Розмірна група: STD, стандартний розмір.
• Застосування: дизельний двигун 190N/R190N.
• Виконання камери: «Підкова».
• Особливість поршня: тефлонове покриття спідниці.
• Основні деталі: поршень, гільза, палець, кільця, стопори та манжети.

Як перевірити сумісність

Позначення R190N саме по собі недостатнє для замовлення: серед двигунів і ремонтних деталей трапляються різні розмірні та конструктивні варіанти. Перед вибором потрібно підтвердити діаметр 90 мм, позначення STD і форму камери в днищі поршня. Виконання «Підкова» не можна замінювати варіантом «Конус» або поршнем іншої конфігурації без перевірки головки циліндра та системи впорскування. Також порівнюють висоту поршня, розташування пальця, канавки кілець, бурт і посадкові розміри гільзи, а також розміщення ущільнень.

STD означає стандартний, а не збільшений ремонтний розмір. Якщо двигун раніше розточували, міняли блок або встановлювали деталі іншої модифікації, добір лише за назвою мотора може призвести до невідповідності. Доцільно зняти старі деталі, очистити їх і виконати вимірювання точним інструментом. Для гільзи важливі не лише внутрішній діаметр, а й зовнішні посадкові поверхні, довжина, форма верхнього бурта та зони під манжети.

Точна застосовність цієї поршневої групи охоплює двигун 190N, який установлюють на низку важких дизельних мотоблоків і мототракторів. Серед відповідних варіантів техніки є Зубр JR-Q79/JR-Q79E, Зірка 1010D/1090D, Кентавр 1010Д/1010ДЕ/1013Д, Garden Scout GS-101D та інші машини з таким двигуном. Модель техніки слугує орієнтиром, але остаточний вибір роблять за модифікацією двигуна й геометрією демонтованої групи.

Коли потрібна заміна

Поршневу групу перевіряють у разі зниження компресії, ускладненого запуску, підвищеної витрати оливи, димності, прориву газів у картер, стуку або виявлення задирів на поршні та гільзі. Ці ознаки можуть мати й інші причини, тому перед розбиранням оцінюють стан клапанів, головки, форсунки, систем змащування та охолодження. Якщо зношені одночасно поршень, кільця й дзеркало циліндра, установлення комплектної групи допомагає відновити узгоджену пару поршня та гільзи.

Монтаж і перший запуск

Монтаж виконують на чистому розібраному двигуні після перевірки посадкового місця гільзи та шатуна. Рештки старих ущільнень і забруднення видаляють без пошкодження поверхонь. Перед складанням перевіряють зазор кілець у гільзі, їхню орієнтацію та вільний рух у канавках, стан пальця й надійність фіксації стопорними кільцями. Манжети встановлюють без перекручування та порізів, а деталі змащують моторною оливою, передбаченою для двигуна.

Після встановлення потрібно впевнитися, що колінчастий вал обертається без заїдань, система охолодження герметична, а сторонні деталі не залишилися в картері. Моменти затягування, теплові зазори й порядок складання беруть з інструкції конкретної модифікації R190N. Перший запуск проводять із контролем тиску мастила, температури, протікань і сторонніх шумів; початковий режим роботи обирають без різкого тривалого навантаження.
