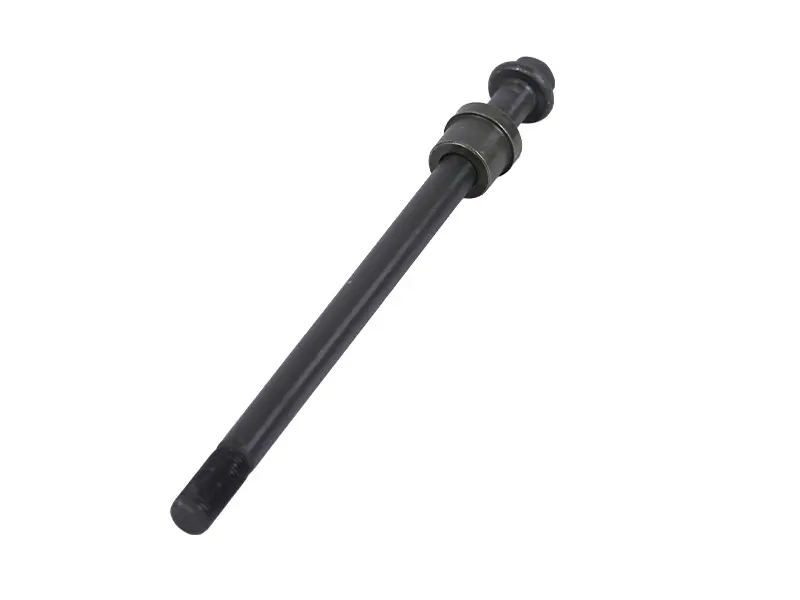

Вісь переднього колеса LF150-10B з втулкою AMG

Вісь переднього колеса LF150-10B з втулкою AMG

Вісь призначена для встановлення переднього колеса мотоцикла LF150-10B у вилковому вузлі. Вона проходить крізь посадкові елементи колеса, утримує його в робочому положенні та бере участь у правильному складанні передньої частини мотоцикла. До комплекту входить втулка, параметри якої потрібно враховувати під час добору й монтажу.

Деталь обирають для ремонту вузла, якщо штатна вісь зігнута, має помітний виробіток на робочих ділянках, пошкоджену різьбу або інші механічні дефекти. Заміна також потрібна в разі втрати штатної втулки. Справна вісь із відповідною геометрією дає змогу зібрати переднє колесо згідно з конструкцією моделі LF150-10B.

Основні параметри

• призначення — переднє колесо мотоцикла LF150-10B;
• загальна довжина осі — 222 мм;
• зовнішній діаметр — 12 мм;
• розмір різьби — М12;
• довжина втулки — 20 мм;
• діаметри втулки — 21/24 мм;
• вага виробу — 247 г;
• комплектація — вісь із втулкою.

Наведені розміри дають змогу точно зіставити запчастину зі знятою віссю. Це важливо, адже зовні подібні осі можуть відрізнятися довжиною, діаметром, різьбовою частиною та конфігурацією втулок. Вісь заднього колеса для тієї самої техніки є іншою деталлю, тому перед замовленням переконайтеся, що ремонту потребує саме передній колісний вузол.

Як перевірити сумісність

Спочатку виміряйте зняту вісь від торця до торця: її довжина має становити 222 мм. Далі перевірте зовнішній діаметр 12 мм і різьбу М12. Втулку потрібно виміряти окремо — її довжина має бути 20 мм, а діаметри повинні відповідати значенням 21/24 мм. Порівнюйте весь набір параметрів, а не лише форму запчастини чи модель мотоцикла.

Особливо уважного добору потребує деталь для мотоцикла, який раніше ремонтували. Якщо на техніці замінювали колесо, вилку або елементи маточини, фактична конфігурація вузла може відрізнятися. Якщо довжина, діаметр, різьба чи розміри втулки не збігаються, цю вісь не варто встановлювати без додаткової перевірки сумісності.

Підготовка та встановлення

Перед монтажем очистьте спряжені поверхні й огляньте елементи колеса, крізь які проходить вісь. Одночасно перевірте стан кріплення та посадкових ділянок. На них не повинно бути пошкоджень, здатних завадити складанню або вільному проходженню осі. Нову деталь варто покласти поруч зі знятою та ще раз порівняти загальну довжину, діаметр, різьбову частину і втулку.

Втулку встановлюють у передбачене конструкцією положення під час складання переднього колісного вузла. Кріплення затягують відповідно до регламенту конкретного мотоцикла. Якщо стара вісь була деформована або мала виражений виробіток, перед остаточним складанням слід уважно оглянути пов’язані з нею елементи колеса та вилкового вузла.

Вісь переднього колеса LF150-10B з втулкою AMG — готовий варіант для планової заміни чи ремонту, коли знята деталь відповідає довжині 222 мм, діаметру 12 мм, різьбі М12 і працює разом із втулкою завдовжки 20 мм із діаметрами 21/24 мм. Точне зіставлення цих параметрів допомагає вибрати потрібну запчастину та правильно зібрати вузол без добору лише за зовнішньою схожістю.
