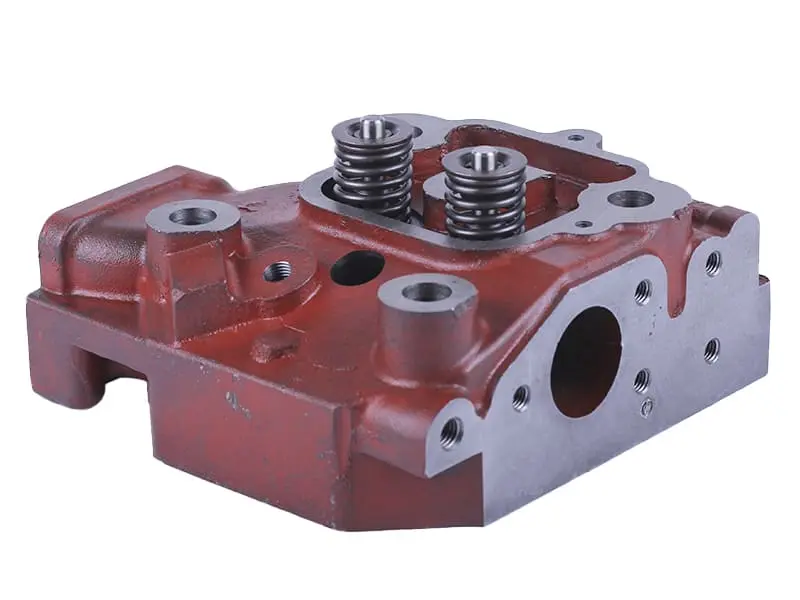

Головка циліндра в зборі AMG-2 для двигуна 195N/1GZ90, 12 к.с.

Головка циліндра в зборі AMG-2 для двигуна 195N/1GZ90, 12 к.с.

Головка циліндра призначена для ремонту дизельних мотоблоків із двигуном 195N, який також позначають як 1GZ90, потужністю 12 к.с. Вона встановлюється над циліндром, утворює верхню частину камери згоряння та забезпечує роботу впускного й випускного каналів. Виконання в зборі підходить для випадків, коли потрібно замінити не лише корпус головки, а й пов’язані з ним деталі клапанного механізму.

Ця частина двигуна працює за високої температури й тиску, тому стан корпусу, посадочних площин, клапанів і різьбових отворів безпосередньо впливає на компресію та стабільність дизеля. Заміну головки розглядають після дефектування за наявності тріщин, пошкодження площини прилягання, зношення клапанних сідел, порушення різьби або інших дефектів, які неможливо усунути звичайним обслуговуванням. Перед придбанням причину несправності варто підтвердити діагностикою, адже подібні ознаки можуть виникати через прокладку, неправильні клапанні зазори або деталі паливної системи.

Конструкція та призначення

Корпус має оброблену поверхню для з’єднання з циліндром, кріпильні отвори, впускний і випускний канали, місце встановлення форсунки та елементи клапанного механізму з пружинами. Клапани керують газообміном: через впускний канал повітря надходить до циліндра, а через випускний відводяться відпрацьовані гази. Головка також є частиною системи водяного охолодження двигуна 195N, тому під час монтажу мають правильно збігтися відповідні канали та ущільнювані поверхні.

• Тип деталі: головка циліндра зі встановленими елементами клапанного механізму.
• Призначення: ремонт верхньої частини дизельного двигуна мотоблока.
• Модель двигуна: 195N / 1GZ90.
• Заявлена потужність двигуна: 12 к.с.
• Тип охолодження: водяне.
• Позначення виконання: AMG-2.

Як правильно підібрати

Позначення 195N є основним орієнтиром, однак його недостатньо для вибору без перевірки геометрії. Для двигунів цієї серії трапляються головки з різним виконанням посадочного місця форсунки та окремих кріплень. Порівняйте нову і демонтовану деталі за формою корпусу, розташуванням та відстанями між кріпильними отворами, конфігурацією впускного й випускного фланців, посадкою форсунки, охолоджувальними каналами та бічними різьбовими отворами. Одночасно мають збігатися позначення 1GZ90 і потужність 12 к.с.

Особливу увагу приділіть місцю під форсунку: значення мають його діаметр, глибина та розташування кріплення. Не варто підбирати головку лише за зовнішньою схожістю або потужністю мотоблока. До замовлення зручно зняти стару деталь, очистити її від забруднень і виконати основні вимірювання штангенциркулем. Такий спосіб допомагає виключити невідповідність близьких модифікацій 195N.

Підготовка до встановлення

Монтаж виконують на охолодженому двигуні після видалення охолоджувальної рідини. Поверхні прилягання циліндра й головки очищають від залишків старого ущільнення та забруднень, після чого перевіряють їхній стан. Для складання використовують прокладку, що відповідає конкретній модифікації двигуна. Кріплення затягують у послідовності та з моментом, передбаченими технічними даними 195N/1GZ90: довільне або нерівномірне затягування може порушити прилягання головки.

Перед остаточним складанням необхідно перевірити прилягання клапанів; для головок 195N у зборі рекомендоване їх притирання. Після монтажу регулюють клапанні зазори відповідно до вимог двигуна, під’єднують форсунку, впуск, випуск і систему охолодження, а потім контролюють герметичність з’єднань. Правильний добір за посадочними параметрами та акуратне встановлення дають змогу відновити компресію, нормальний газообмін і сталу роботу дизельного мотоблока.
