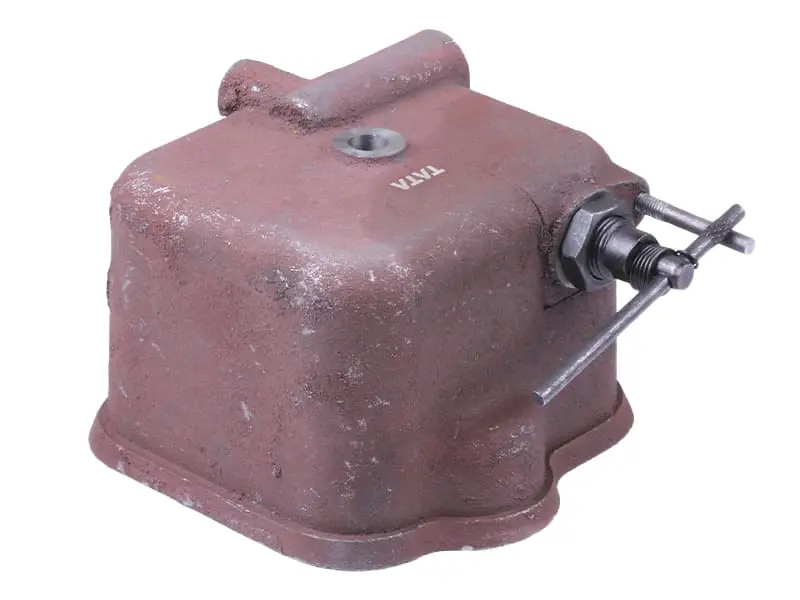

Чавунна кришка головки циліндра AMG для дизеля ZH1105N

Кришка головки циліндра AMG для дизеля ZH1105N

Деталь закриває верхню частину головки та відокремлює клапанний механізм від зовнішнього середовища. Вона допомагає утримувати моторну оливу в зоні коромисел і клапанів, перешкоджає потраплянню пилу та забруднень усередину й утворює закритий корпус над механізмом газорозподілу. Кришка призначена для дизельного двигуна ZH1105N, який застосовується на мотоблочній техніці.

Корпус виготовлений із чавуну та має розвинену об’ємну форму з посадковим фланцем уздовж нижнього периметра. Конфігурація передбачає верхній отвір, бічний різьбовий вузол із важільними деталями та фігурний контур основи. Ці особливості потрібно враховувати під час добору: кришки для зовні подібних дизелів можуть відрізнятися посадковою площиною, розташуванням отворів і виконанням бічного механізму.

Коли потрібна заміна

Нову кришку встановлюють у разі появи тріщин корпусу, пошкодження посадкового краю, деформації, несправності закріплених на ній деталей або сталого підтікання оливи, яке не усувається заміною ущільнення. Перед розбиранням варто визначити джерело слідів оливи: причиною може бути сама кришка, прокладка, кріплення або нещільність біля деталей, що проходять крізь корпус. Така перевірка допомагає замінити саме пошкоджену частину й уникнути повторного розбирання двигуна.

Що звірити перед вибором

• Модель двигуна: позначення має відповідати ZH1105N; збігу лише за потужністю або зовнішнім виглядом техніки недостатньо.
• Контур основи: порівняйте форму та розміри посадкового фланця зі знятою кришкою і головкою двигуна.
• Кріплення: перевірте кількість, розташування та виконання всіх точок фіксації.
• Отвори й бічний механізм: їхнє положення та конструкція повинні збігатися зі штатною деталлю.
• Ущільнення: заздалегідь уточніть його стан, форму та потребу в окремому придбанні; наявність прокладки у складі позиції не заявлена.

Ця позиція є саме верхньою кришкою клапанного механізму, а не головкою циліндра в зборі. Вона не замінює клапани, коромисла, вісь коромисел та інші внутрішні деталі. Таке розмежування особливо корисне під час ремонту через сліди оливи або пошкодження зовнішнього корпусу, коли внутрішня частина головки залишається справною.

Рекомендації щодо встановлення

Монтаж виконують на очищену посадкову поверхню. Залишки попереднього ущільнення та забруднення видаляють так, щоб вони не потрапили всередину головки. До складання перевіряють площину прилягання, стан кріплення і деталей, які проходять крізь корпус. Ущільнення добирають за конфігурацією двигуна ZH1105N та встановлюють способом, передбаченим його технічною документацією.

Кріплення затягують рівномірно, без перекошування кришки, дотримуючись послідовності та моменту з настанови до двигуна. Надмірне зусилля здатне порушити прилягання або пошкодити корпус і різьбу, а недостатнє затягування залишить негерметичний стик. Після складання запускають двигун, оглядають периметр кришки та місця встановлення бічних деталей, переконуючись у відсутності свіжих слідів оливи.

Чавунна кришка AMG підходить для ремонту дизеля ZH1105N за умови підтвердженого збігу посадкового контуру та всіх приєднувальних точок. Найнадійніший спосіб добору — зіставити зняту деталь, конфігурацію головки й позначення двигуна до початку монтажу.
