Ліва торсійна пружина електропили d18 мм AZT-5

Ліва торсійна пружина d18 мм AZT-5 для електропили

Ця пружина призначена для ремонту механізму ланцюгової електропили, у якому зусилля передається завдяки скручуванню витків. Виконання ліве, заявлений діаметр d — 18 мм. Модельне позначення позиції — AZT-5. Деталь обирають для випадків, коли штатна пружина має таку саму навивку, посадку й форму кінців.

Призначення та принцип роботи

Торсійна пружина сприймає кутове переміщення: один її кінець спирається на нерухому частину механізму, а другий взаємодіє з рухомою деталлю. Під час повороту витки закручуються та створюють зворотне зусилля. Завдяки цьому пов’язана деталь може повертатися у початкове положення або утримуватися в передбаченій позиції — конкретна функція залежить від конструкції електропили.

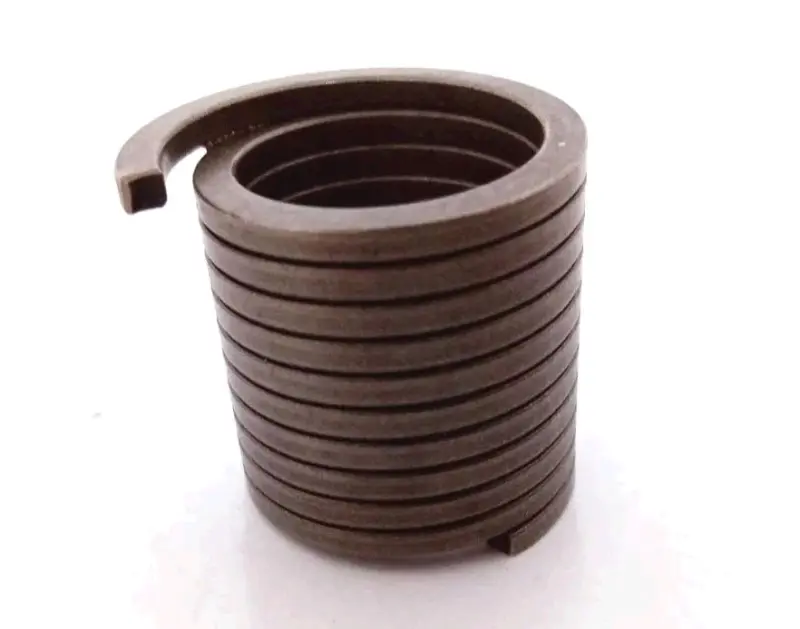

Корпус має форму щільної циліндричної спіралі з двома відігнутими кінцями. Така геометрія потребує точного збігу з місцем установлення: важливі не лише діаметр, а й напрямок навивки, положення упорів та взаємний кут кінців. Пружину d18 мм не можна вважати універсальною для всіх електропил зі схожим корпусом.

Що перевірити перед вибором

Найнадійніше добирати деталь за знятою штатною пружиною та конструкцією місця встановлення. Порівняння виконують без розтягування чи додаткового вигинання старої деталі, інакше її початкова форма буде оцінена неправильно.

• Напрямок: потрібна саме ліва торсійна пружина; праве виконання не є взаємозамінним.
• Діаметр: заявлено розмір d18 мм; його звіряють з відповідним діаметром старої деталі та посадкової поверхні.
• Габарити спіралі: порівнюють зовнішній діаметр, висоту намотування, кількість і крок витків.
• Переріз: товщина та профіль пружинної смуги мають відповідати демонтованій деталі.
• Кінці: важливі їхня довжина, напрямок загину, взаємне положення і точки опори в механізмі.
• Посадка: витки мають розміщуватися без перекосу, а обидва кінці — вільно входити у передбачені упори.

Збігу лише одного параметра d18 мм недостатньо. Навіть близькі за розміром пружини можуть відрізнятися висотою, кількістю витків або орієнтацією кінців, тому модель пили та геометрію штатної деталі перевіряють разом.

Заміна та встановлення

Підставою для заміни є зламаний кінець, тріщина, помітна залишкова деформація, порушена навивка або відсутність нормального зворотного зусилля. Якщо пружина втратила форму, підгинання кінців не відновлює її початкових характеристик і може змінити роботу механізму.

Перед розбиранням електропилу від’єднують від мережі та фіксують положення старої пружини відносно посадки й упорів. Нову деталь встановлюють у тому самому напрямку, не розвертаючи ліву навивку як праву. Кінці заводять у штатні точки опори без самовільного вкорочення, перегинання або розтягування витків. Після складання перевіряють вільний хід пов’язаної деталі, відсутність перекосу та правильне повернення спочатку вручну, без увімкнення двигуна.

Ліва торсійна пружина d18 мм AZT-5 розрахована на точковий ремонт електропили за повного збігу геометрії. Ретельне звіряння навивки, посадкового діаметра та форми кінців допомагає уникнути повторного розбирання й відновити передбачену механіку інструмента.
