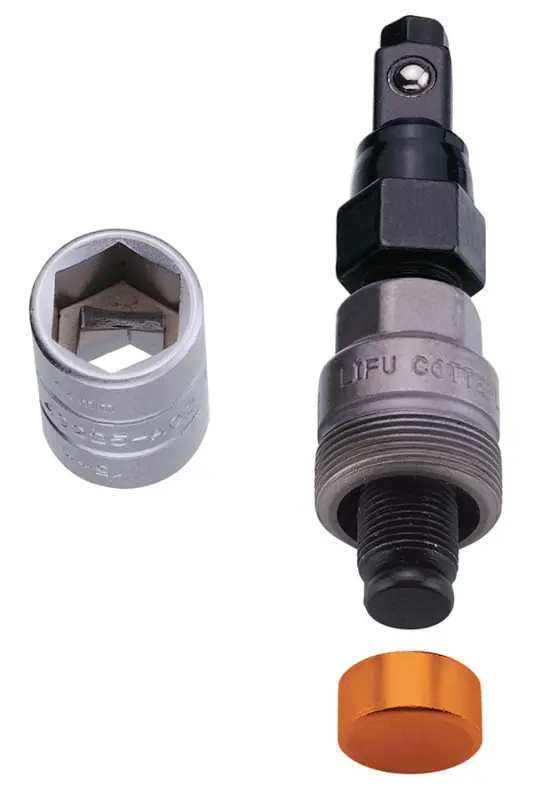

Знімач шатунів ICETOOLZ 37-03 (04D2) для квадрата, ISIS/Octalink

Знімач шатунів ICETOOLZ 37-03 (04D2)

Компактний велосипедний інструмент призначений для зняття шатунів із трикомпонентних систем, де шатун посаджений на квадратний або порожнистий шліцьовий вал. Він підходить для поширених з’єднань із квадратом, а також ISIS та Octalink. Знімач стане у пригоді під час обслуговування підшипників каретки, заміни шатунів чи передніх зірок та інших робіт, для яких потрібно відокремити шатун від кареткового вала.

Будова та склад набору

Модель поєднує різьбовий знімач, переставний за призначенням адаптер для квадратних і порожнистих валів, комбіновану головку 14/15 мм та шестигранник 8 мм. Головка й шестигранник потрібні для кріплення шатуна, а корпус знімача та натискний гвинт виконують подальше стягування деталі з посадки. У конструкції застосовані сталі Cr-Mo і Cr-V, звичайна сталь та пластикова деталь. Різні робочі профілі зібрані в одному компактному інструменті, тому основні операції з кріпленням і самим шатуном можна виконати без добору кількох окремих ключів.

Практичні переваги

• Переставний адаптер дає змогу налаштувати опорну частину під квадратний або порожнистий вал, щоб користуватися одним знімачем із різними типами трикомпонентних шатунних систем.
• Головка 14/15 мм і шестигранник 8 мм допомагають відкрутити поширені варіанти болтів та гайок шатуна перед установленням знімача.
• Різьбовий принцип дії перетворює обертання натискного гвинта на контрольоване зусилля, яке поступово зсуває шатун із вала.

Що перевірити перед вибором

Спочатку визначте конструкцію шатунної системи велосипеда. ICETOOLZ 37-03 розрахований на шатуни під квадрат і шліцьові з’єднання ISIS/Octalink, які знімаються різьбовим знімачем. Шатун повинен мати справну внутрішню різьбу для вкручування корпуса інструмента. Також порівняйте тип вала та розмір кріплення: у цій моделі передбачені адаптер під квадратний і порожнистий вал, головка 14/15 мм та профіль 8 мм. Самовитискні системи вже мають власний механізм зняття, а двокомпонентні системи із затискними болтами розбираються інакше, тому для них такий знімач зазвичай не застосовують.

Порядок застосування

Перед роботою відкрийте доступ до центрального кріплення шатуна: за наявності зніміть пилозахисну кришку, потім відкрутіть болт або гайку та вийміть шайбу. Натискну частину знімача попередньо відведіть назад, щоб корпус міг увійти в різьбу шатуна на всю доступну глибину. Виберіть положення адаптера відповідно до квадратного або порожнистого вала. Вкручуйте корпус рівно, без перекосу; повне зачеплення різьби особливо важливе, адже зусилля зняття передається через неї.

Після фіксації корпуса обертайте натискний гвинт за годинниковою стрілкою. Спочатку він упреться в торець вала, а подальше обертання почне зсувати шатун назовні. Навантаження має зростати плавно. Якщо корпус пішов із перекосом, різьба зачепилася лише кількома витками або вибрана опора не відповідає валу, зупиніться та встановіть інструмент повторно. Після сходження шатуна послабте натискний гвинт і викрутіть знімач. Такий порядок підходить для планового доступу до каретки, заміни пошкодженого шатуна та демонтажу системи перед обслуговуванням трансмісії.
