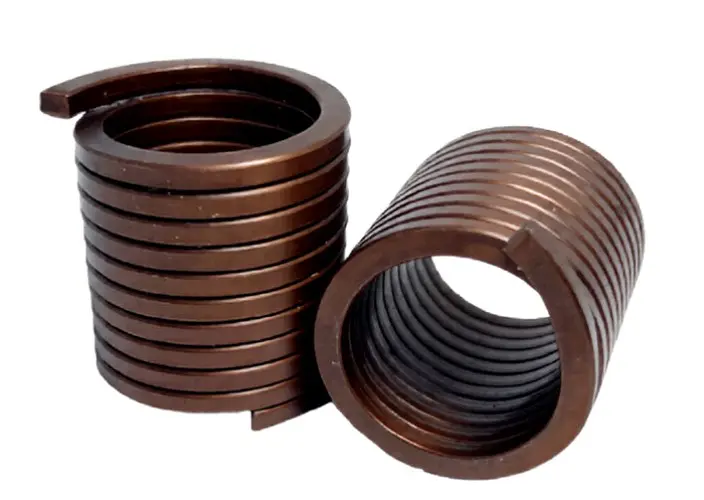

Ліва торсійна пружина для електропил 18×23×25 мм

Ліва торсійна пружина для ланцюгової електропили

Встановлюється в механізмі приводу ланцюгової електропили та бере участь у зчепленні й розчепленні веденої шестірні з валом. Це ліве виконання з внутрішнім діаметром 18 мм, зовнішнім діаметром 23 мм і висотою 25 мм. Пружина має 11 витків та два сформовані кінці, через які сприймає зусилля від суміжних деталей механізму. Вона призначена для ремонту пил, у яких штатна пружина збігається за розмірами, напрямком навивання та розташуванням кінців.

Призначення та принцип дії

Під час переміщення деталей приводу витки пружно закручуються й передають зусилля між взаємодіючими частинами. Завдяки цьому ведена шестірня з'єднується з валом або звільняється від нього в передбачений конструкцією момент. Напрямок навивання тут має таке саме значення, як діаметри та висота: права пружина не замінює ліву, навіть якщо решта розмірів здається однаковою.

Заміна потрібна в разі зламаного витка чи кінця, помітної деформації, значного зношення або втрати пружності. Такі пошкодження можуть порушувати переміщення шестірні та спричиняти неповне зчеплення або розчеплення. Одночасно варто оглянути посадкове місце, вал і ведену шестірню: нова пружина не усуне заїдання, пов'язане зі зношенням сусідніх деталей чи забрудненням механізму.

Розміри та критерії підбору

• Внутрішній діаметр — 18 мм. Його порівнюють із діаметром посадкової частини та зі знятою пружиною без урахування проміжків між витками.
• Зовнішній діаметр — 23 мм. Параметр важливий для вільного розміщення всередині корпусу без контакту витків із навколишніми деталями.
• Висота — 25 мм. Збіг висоти допомагає зберегти передбачене положення пружини відносно шестірні та опорних поверхонь.
• Кількість витків — 11. Цей показник перевіряють разом із товщиною профілю, загальною формою та відстанню між сформованими кінцями.
• Виконання — ліве. Подовжений кінець спрямований ліворуч; положення обох кінців потрібно порівняти зі штатною деталлю в її монтажній орієнтації.

Позначення моделі електропили недостатньо для впевненого вибору: виробник може використовувати різні варіанти приводу в окремих партіях або модифікаціях. Перед замовленням порівняйте внутрішній і зовнішній діаметри, висоту, кількість витків, напрямок навивання, форму кінців та їхнє положення відносно корпусу пружини. Розмір 18 мм сам по собі не підтверджує сумісність, адже пружини з таким посадковим діаметром можуть відрізнятися висотою, зовнішнім розміром і напрямком.

Встановлення під час ремонту

Перед розбиранням зафіксуйте положення штатної пружини відносно вала, шестірні та опор корпусу. Посадкову зону очищають від стружки й забруднень, а суміжні деталі перевіряють на тріщини, перекіс і виражене зношення. Нову пружину встановлюють без зміни форми кінців і без розтягування витків: підгинання або вкорочення здатне змінити її положення та характер роботи механізму.

Після складання потрібно перевірити, чи вільно переміщується шестірня, чи залишається пружина в передбаченому посадковому місці та чи правильно її кінці спираються на суміжні деталі. Якщо конструкція конкретної пили відрізняється від знятого зразка, підбір виконують за сервісною схемою моделі. Пружина призначена для ремонту ланцюгових електропил із лівим торсійним механізмом і повним збігом розмірів 18×23×25 мм.
