Вилочки перемикання передач для мопеда Delta, 2 шт.

Вилочки перемикання передач для мопеда Delta, комплект 2 шт.

Комплект призначений для ремонту механізму перемикання в коробці передач мопеда Delta. Вилочки сприймають рух механізму вибору та переміщують відповідні деталі КПП у положення, потрібне для ввімкнення обраної передачі. Стан їхніх напрямних і контактних ділянок впливає на повноту переміщення, тому деформовані або зношені деталі потребують уважної перевірки під час ремонту трансмісії.

Призначення та будова

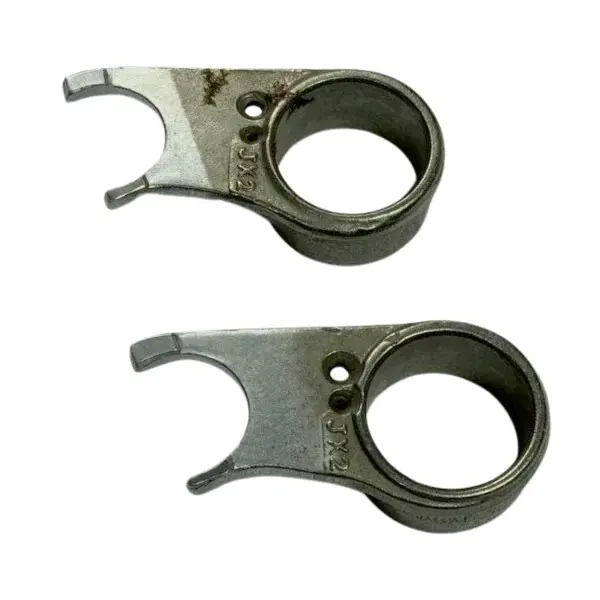

До комплекту входять дві вилочки. Кожна деталь має закриту круглу втулку та відкриту вилкоподібну частину з двома лапками. Така форма дає змогу встановити вилочку на напрямну й забезпечити її взаємодію з рухомою деталлю коробки передач. У конструкції також передбачені отвори, пов’язані з фіксацією та взаємодією з механізмом вибору. Вилочки відрізняються геометрією, тому під час розбирання потрібно запам’ятати розташування, напрямок і місце встановлення кожної з них.

Під час перемикання копірний механізм задає вилочці необхідне переміщення, а її лапки зміщують шестерню або муфту в передбачене конструкцією положення. Для правильної роботи потрібні вільний хід без заїдання, належна орієнтація та відсутність критичного люфту. Комплект придатний для відновлення штатної схеми перемикання за умови відповідності конкретній модифікації коробки Delta.

Що перевірити під час добору

Назву Delta використовують для мопедів і двигунів різних виконань, тому самої марки техніки недостатньо для безпомилкового вибору. До встановлення зіставте обидві нові вилочки з демонтованими деталями. Перевіряти потрібно кожну позицію окремо: дві вилочки з одного механізму мають різні контури та не повинні довільно мінятися місцями.

• Загальний профіль: довжина деталі, вигин корпусу та положення вилкоподібної частини мають повторювати штатну конфігурацію.
• Кругла втулка: порівняйте її внутрішній діаметр, ширину та розташування відносно лапок.
• Вилкоподібна частина: перевірте розкриття, товщину лапок і форму ділянок, що контактують із деталями КПП.
• Отвори: їх кількість, діаметр і взаємне розташування мають відповідати знятим вилочкам.
• Посадка в механізмі: після складання вилочки повинні рухатися заданою траєкторією без перекосу, заклинювання та контакту зі сторонніми поверхнями.

Коли потрібно перевірити вилочки

Діагностика механізму необхідна, якщо передача вмикається з підвищеним зусиллям, входить не повністю, мимовільно вимикається під навантаженням або важіль не забезпечує звичної чіткості перемикання. Такі ознаки можуть бути пов’язані не лише з вилочками, тому одночасно перевіряють копірний вал або барабан, напрямні, шестерні, муфти та інші сполучені деталі. Установлення нових вилочок не усуне несправність, спричинену пошкодженням сусідніх компонентів або неправильним регулюванням механізму.

Рекомендації зі встановлення

Вилочки розташовані всередині коробки передач, тому їх монтують під час розбирання відповідної частини двигуна. Перед складанням очистьте посадкові місця та огляньте нові деталі: вони не повинні мати тріщин, деформації, задирок на лапках або пошкоджень втулок. Установіть кожну вилочку в положення, яке займала відповідна штатна деталь. Кріплення, послідовність складання, мастило та регулювання застосовуйте згідно з технічними вимогами конкретного двигуна.

До остаточного закриття картера вручну перевірте дію механізму в усіх положеннях. Вилочки повинні послідовно переміщувати передбачені деталі КПП, не застрягати та рухатися траєкторією копірного механізму. Такий контроль допомагає виявити переплутане положення, перекіс або невідповідність геометрії до завершення складання. Комплект із двох вилочок доцільно використовувати під час ремонту коробки Delta, коли демонтовані деталі збігаються з ним за формою та всіма посадковими параметрами.
