Вилочки переключения передач для мопеда Delta, 2 шт.

Вилочки переключения передач для мопеда Delta, комплект 2 шт.

Комплект предназначен для ремонта механизма переключения в коробке передач мопеда Delta. Вилочки воспринимают движение механизма выбора и перемещают соответствующие детали КПП в положение, необходимое для включения выбранной передачи. Состояние их направляющих и контактных участков влияет на полноту перемещения, поэтому деформированные или изношенные детали требуют внимательной проверки при ремонте трансмиссии.

Назначение и устройство

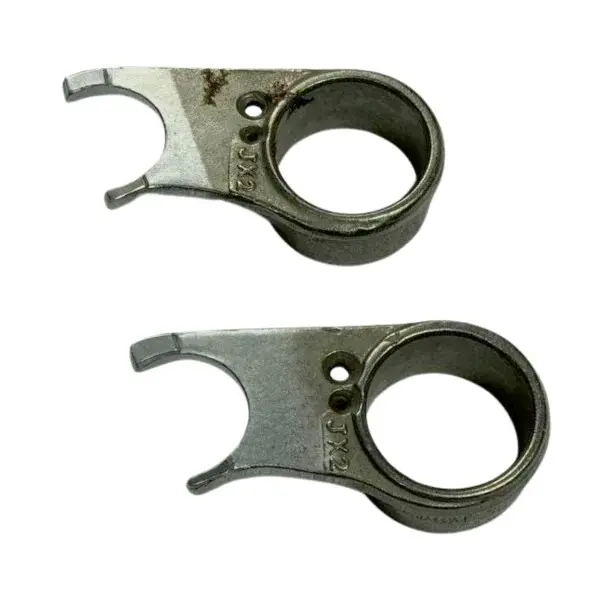

В комплект входят две вилочки. Каждая деталь имеет закрытую круглую втулку и открытую вилочную часть с двумя лапками. Такая форма позволяет установить вилочку на направляющую и взаимодействовать с перемещаемой деталью коробки передач. В конструкции также предусмотрены отверстия, относящиеся к фиксации и взаимодействию с механизмом выбора. Вилочки отличаются геометрией, поэтому при разборке необходимо запомнить расположение, направление и место установки каждой из них.

Во время переключения копирный механизм задает вилочке требуемое перемещение, а ее лапки смещают шестерню либо муфту в предусмотренное конструкцией положение. Для нормальной работы важны свободный ход без заеданий, правильная ориентация и отсутствие критического люфта. Комплект подходит для восстановления штатной схемы переключения при условии совпадения с конкретной модификацией коробки Delta.

Что проверить при подборе

Название Delta используется для мопедов и двигателей разных исполнений, поэтому одной марки техники недостаточно для безошибочного выбора. До установки сопоставьте обе новые вилочки с демонтированными деталями. Проверять нужно каждую позицию отдельно: две вилочки из одного механизма имеют разные контуры и не должны произвольно меняться местами.

• Общий профиль: длина детали, изгиб корпуса и положение вилочной части должны повторять штатную конфигурацию.
• Круглая втулка: сравните ее внутренний диаметр, ширину и расположение относительно лапок.
• Вилочная часть: проверьте раскрытие, толщину лапок и форму участков, контактирующих с деталями КПП.
• Отверстия: их количество, диаметр и взаимное расположение должны соответствовать снятым вилочкам.
• Посадка в механизме: после сборки вилочки должны перемещаться по заданной траектории без перекоса, заклинивания и контакта с посторонними поверхностями.

Когда требуется проверка вилочек

Диагностика механизма необходима, если передача включается с повышенным усилием, включается не полностью, самопроизвольно выключается под нагрузкой или рычаг не дает привычной четкости переключения. Подобные признаки могут быть связаны не только с вилочками, поэтому одновременно проверяют копирный вал или барабан, направляющие, шестерни, муфты и другие сопряженные детали. Установка новых вилочек не устранит неисправность, вызванную повреждением соседних компонентов или неправильной регулировкой механизма.

Рекомендации по установке

Вилочки находятся внутри коробки передач, поэтому их монтаж выполняют при разборке соответствующей части двигателя. Перед сборкой очистите посадочные места и осмотрите новые детали: на них не должно быть трещин, деформации, заусенцев на лапках или повреждений втулок. Установите каждую вилочку в то положение, которое занимала соответствующая штатная деталь. Крепеж, порядок сборки, смазку и регулировки применяйте согласно техническим требованиям конкретного двигателя.

До окончательного закрытия картера вручную проверьте работу механизма во всех положениях. Вилочки должны последовательно перемещать предусмотренные детали КПП, не застревать и возвращаться по траектории копирного механизма. Такой контроль помогает обнаружить перепутанное положение, перекос или несоответствие геометрии до завершения сборки. Комплект из двух вилочек рационально использовать при ремонте коробки Delta, когда снятые детали совпадают с ним по форме и всем посадочным параметрам.
