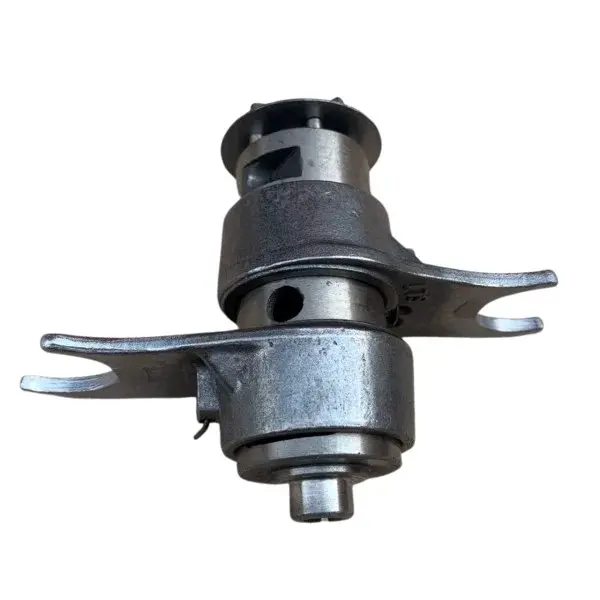

Копірний вал перемикання передач Active (АКПП) з вилочками

Копірний вал перемикання передач Active (АКПП) з вилочками

Деталь призначена для ремонту внутрішнього механізму перемикання коробки мопеда Active у виконанні АКПП. Вузол поєднує копірний вал барабанного типу та дві вилочки перемикання. Під час повороту вала профільовані канавки спрямовують вилочки за заданою траєкторією, а вони переміщують відповідні деталі коробки в положення обраної передачі. Узгоджена робота цих частин впливає на повноту ввімкнення, послідовний перехід між положеннями та утримання механізму на обраному ступені.

Такий вузол встановлюють під час ремонту трансмісії, якщо після розбирання виявлено пошкодження профілю канавок, зношення контактних ділянок вилочок, їх деформацію або заїдання під час руху. Підставою для перевірки також можуть бути неповне ввімкнення передачі, мимовільний вихід з обраного положення чи утруднене перемикання. Ці ознаки потребують діагностики всієї коробки: подібну поведінку можуть спричиняти пошкоджені шестерні, вали, фіксатори та інші сполучені деталі.

Конструкція та призначення

Копірний вал має циліндричну барабанну частину з напрямними канавками й посадковими закінченнями. Вилочки охоплюють передбачені для них ділянки деталей коробки та рухаються відповідно до профілю барабана. У запропонованому виконанні вал і вилочки зібрані разом, тому під час добору можна зіставити не одну окрему деталь, а взаємне розташування основних частин механізму. Конструкція належить до деталей коробки передач мопедів Active і не є універсальною для будь-якого горизонтального мопедного двигуна.

Що перевірити перед вибором

Назва моделі не замінює звіряння демонтованого вузла: на техніці однієї серії можуть застосовуватися різні версії двигуна та коробки. Для точного добору порівняйте стару деталь із запропонованою за такими ознаками:

• виконання коробки Active (АКПП) і схема механізму перемикання;
• загальна довжина, діаметри посадкових ділянок і форма обох закінчень вала;
• кількість, форма та взаємне розташування вилочок;
• профіль і напрямок канавок на барабанній частині;
• положення бічних отворів, упорів, фіксаторів та інших сполучених ділянок;
• розташування вилочок відносно шестерень і валів коробки.

Якщо старий вузол розібраний на частини, зіставляти потрібно весь механізм у зборі та схему конкретного двигуна. Навіть невелика відмінність профілю канавки, вильоту вилочки або посадкового закінчення здатна змінити траєкторію руху й не дозволить коробці правильно пройти всі положення.

Рекомендації щодо встановлення

Монтаж виконують при розібраному картері коробки. Перед складанням очищають посадкові місця, перевіряють стан шестерень, валів, підшипників, стопорних деталей і механізму фіксації копірного вала. Вилочки мають займати свої позиції, вільно рухатися напрямними канавками та не підклинювати в усьому діапазоні ходу. Шайби, втулки й стопорні деталі встановлюють у порядку, передбаченому конструкцією конкретного двигуна.

До остаточного закриття картера механізм вручну проводять через усі положення, трохи провертаючи вали коробки. Передачі мають вмикатися послідовно, без надмірного зусилля та проміжного заїдання. Контактні поверхні під час складання змащують оливою, передбаченою для двигуна й трансмісії мопеда. Якщо попередній вал або вилочки були пошкоджені, потрібно усунути причину несправності, інакше нові деталі також працюватимуть із підвищеним навантаженням.

Копірний вал Active (АКПП) з вилочками підходить для відновлення штатної схеми перемикання за умови підтвердженого збігу конструкції. Ретельне порівняння геометрії до монтажу та перевірка руху механізму під час складання допомагають уникнути повторного розбирання двигуна.
