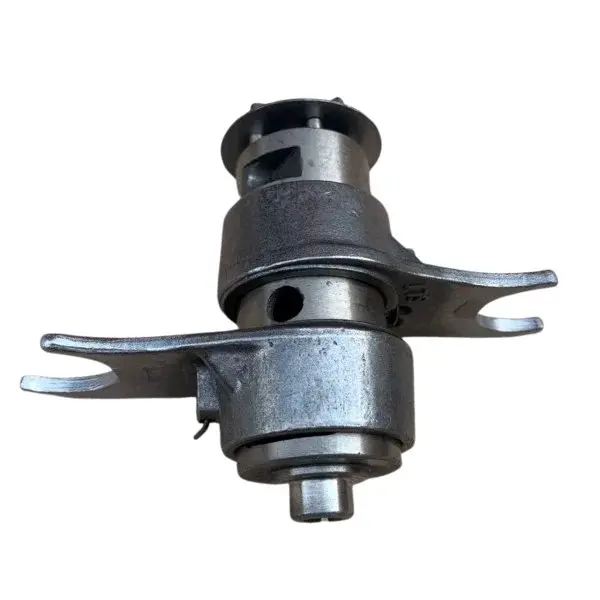

Копирный вал переключения передач Active (АКПП) с вилочками

Копирный вал переключения передач Active (АКПП) с вилочками

Деталь предназначена для ремонта внутреннего механизма переключения коробки мопеда Active в исполнении АКПП. Узел объединяет копирный вал барабанного типа и две вилочки переключения. При повороте вала профилированные канавки направляют вилочки по заданной траектории, а они перемещают соответствующие детали коробки в положение выбранной передачи. Совместная работа этих частей влияет на полноту включения, последовательный переход между положениями и удержание механизма на выбранной ступени.

Такой узел устанавливают при ремонте трансмиссии, если после разборки обнаружены повреждения профиля канавок, износ контактных участков вилочек, их деформация или заедание при перемещении. Причиной вмешательства также могут стать неполное включение передачи, самопроизвольный выход из выбранного положения либо затрудненное переключение. Эти признаки требуют диагностики всей коробки: похожее поведение способны вызывать поврежденные шестерни, валы, фиксаторы и другие сопряженные детали.

Конструкция и назначение

Копирный вал имеет цилиндрическую барабанную часть с направляющими канавками и посадочными окончаниями. Вилочки охватывают предусмотренные для них участки деталей коробки и следуют по профилю барабана. В предложенном исполнении вал и вилочки собраны вместе, поэтому при подборе можно сопоставить не одну отдельную деталь, а взаимное расположение основных частей механизма. Конструкция относится к деталям коробки передач мопедов Active и не является универсальной для любой горизонтальной мопедной силовой установки.

Что проверить перед выбором

Название модели само по себе не заменяет сверку снятого узла: на технике одной серии могут применяться разные версии двигателя и коробки. Для точного подбора сравните старую деталь с предлагаемой по следующим признакам:

• исполнение коробки Active (АКПП) и схема механизма переключения;
• общая длина, диаметры посадочных участков и форма обоих окончаний вала;
• число, форма и взаимное расположение вилочек;
• профиль и направление канавок на барабанной части;
• положение боковых отверстий, упоров, фиксаторов и других сопрягаемых участков;
• расположение вилочек относительно шестерен и валов коробки.

Если старый узел разобран на части, сопоставлять следует весь механизм в сборе и схему конкретного двигателя. Даже небольшое различие в профиле канавки, вылете вилочки или посадочном окончании способно изменить траекторию перемещения и не позволит коробке корректно пройти все положения.

Рекомендации по установке

Монтаж выполняется при разобранном картере коробки. Перед сборкой очищают посадочные места, проверяют состояние шестерен, валов, подшипников, стопорных деталей и механизма фиксации копирного вала. Вилочки должны занимать свои позиции, свободно следовать по направляющим канавкам и не подклинивать во всем диапазоне хода. Шайбы, втулки и стопорные детали устанавливают в порядке, предусмотренном конструкцией конкретного двигателя.

До окончательного закрытия картера механизм вручную проводят через все положения, слегка проворачивая валы коробки. Передачи должны включаться последовательно, без чрезмерного усилия и промежуточного заедания. Контактные поверхности при сборке смазывают маслом, предусмотренным для двигателя и трансмиссии мопеда. Если прежний вал или вилочки получили повреждения, необходимо устранить их причину, иначе новые детали также будут работать с повышенной нагрузкой.

Копирный вал Active (АКПП) с вилочками подходит для восстановления штатной схемы переключения при подтвержденном совпадении конструкции. Тщательная сверка геометрии до монтажа и контроль движения механизма во время сборки помогают избежать повторной разборки двигателя.
